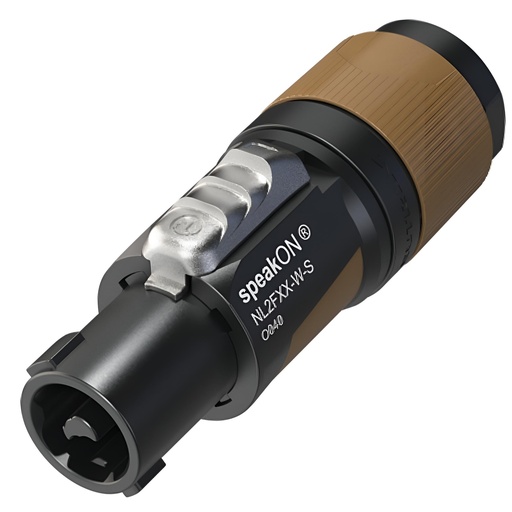

Modelo: NL2FXX-W-S

Conector de cable SpeakON de 2 polos, conjunto de terminales de tornillo, protección contra tirones tipo mandril para diámetros de cable de 6 a 12 mm

Los conectores SpeakON son el estándar de la industria para la conexión de altavoces. Esta serie de productos ofrece conectores de cable extremadamente fiables y robustos con un sistema de cierre por torsión de eficacia probada. Los conectores de cable SpeakON cuentan con contactos sólidos con terminales de tornillo que incluyen protección para cable trenzado.

Características
Compatible con conector de chasis de 2 polos, así como con conector de chasis de 4 polos (contactos +1/-1)
Diseño ergonómico con carcasa moldeada de dos componentes antideslizante
Clasificación de corriente de hasta 37 A rms
Casquillo de bloqueo y alivio de tensión exclusivos de Neutrik para diámetros de cable de 6 mm a 12 mm
Certificado según IEC 61984, por lo que se acepta como componente de equipo según IEC 62368-1
Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 2,8 kVCA
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos electrónicos 2
Clasificación Europa IEC 61984: 37 A 250 V CA
Clasificación en EE. UU. UL1977: 35 A 250 V CA
Clasificación de Canadá CSA C22.2 N.° 182.3: 24 A 250 V CA
Atención Este producto no está diseñado para usarse como conector de alimentación de CA.
PRECAUCIÓN: NO ESTÁ DISEÑADO PARA INTERRUMPIR LA CORRIENTE.

Mecánico
Diámetro exterior del cable 6 – 12 milímetros
Vida típicamente 5.000 ciclos de apareamiento
Tamaño del cable (mm) 1,5 – 4 mm²
Tamaño del cable (AWG) 17 – 11 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE
Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

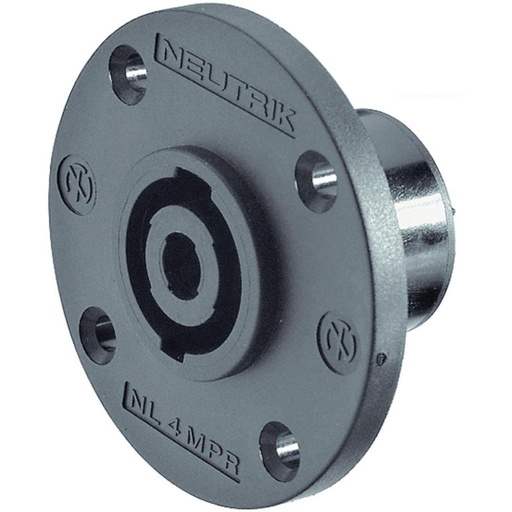

Modelo: NL4MPR


Conectores para Cornetas y Amplificadores

Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño redondo, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.


• Género masculino
Eléctrico
Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño D, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.

Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño D, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.


• Género masculino
Eléctrico
• Resistencia de contacto ≤ 2 mΩ
• Rigidez dieléctrica 2,8 kVac
• Resistencia de aislamiento >0,1 GΩ (después del calor húmedo)
• Corriente nominal por contacto 25 A rms continuos (clasificación de audio significativamente mayor, dependiendo de la señal)
• Tensión nominal 250 V ca
Atención, ¡speakON NO debe usarse como conector de red o fuente de alimentación de CA!

Mecánico
• Vida útil > 5000 ciclos de acoplamiento
• Terminación Lengüetas planas de 3/16" (p. ej. NLFASTON)
• Dispositivo de bloqueo Quick Lock
• Forma del chasis D

Disposición de posición de orificio estándar, orificios pasantes
Material
• Chapado de contacto Ag
• Elemento de bloqueo Acero inoxidable
• Poliamida exterior (PA 6.6)
• Contactos Aleación de cobre

Ambiental
Inflamabilidad UL94 V-0
Rango de temperatura -30 °C a +80 °C

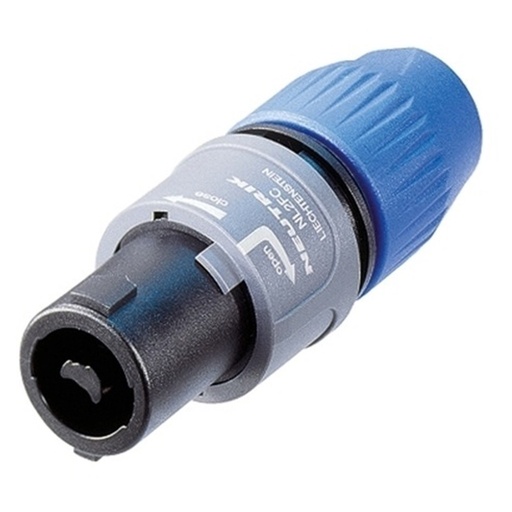

Modelo: NL2FC


Conector de cable de 2 polos para Cornetas

El estándar de la industria para conexiones de altavoces ofrece conectores de cable extremadamente confiables y robustos con un sistema de bloqueo confiable. Cuentan con contactos sólidos con terminales tipo tornillo que incluyen una protección de cable trenzado que también ofrece terminación de soldadura.

Información técnica
• Tipo de conexión hablar ON
• Género femenino

Eléctrico
• Resistencia de contacto < 2 mΩ (después de su vida útil)
• Rigidez dieléctrica 4 kVdc (pico)
• Resistencia de aislamiento > 1 GΩ (después del calor húmedo)
• Corriente nominal por contacto 32 A rms continuo
• Tensión nominal 250 V ca
Atención ¡Este producto no está diseñado estrictamente para usarse como conector de red o fuente de alimentación de CA!
PRECAUCIÓN: NO PARA INTERRUMPIR LA CORRIENTE

Mecánico
• Cable O.D. 6 - 10 milímetros
• Retención del cable ≥ 220 N (sujeto al diámetro exterior del cable y al material)
• Vida útil > 5000 ciclos de acoplamiento
• Tamaño del cable 1,5 - 4 mm²
• Tamaño del cable 16 - 12 AWG
• Terminales tipo tornillo de cableado o soldadura
• Dispositivo de bloqueo Quick Lock (pestillo)

Material
• Recubrimiento de contactos 4 µm Ag
• Contactos Latón (CuZn39Pb3)
• Inserto Poliamida (PA 66)
• Elemento de cierre Fundición inyectada de zinc (ZnAl4Cu1)
• Concha PBTP 20 % GR
• Alivio de tensión Poliacetal (POM)

Ambiental
• Inflamabilidad UL 94 V-0
• Soldabilidad Cumple con IEC 68-2-20
• Rango de temperatura -30 °C a +80 °C

Producto ORIGINAL, no se deje engañar con copias Chinas de Mala calidad, se ven igual por fuera pero no aguantan el uso. ESTE PRODUCTO SE VENDE DESARMADO EN UNA BOLSA SELLADA CON LOGO DE NEUTRIK Y DESCRIPCION DEL PRODUCTO, si no NO es original.

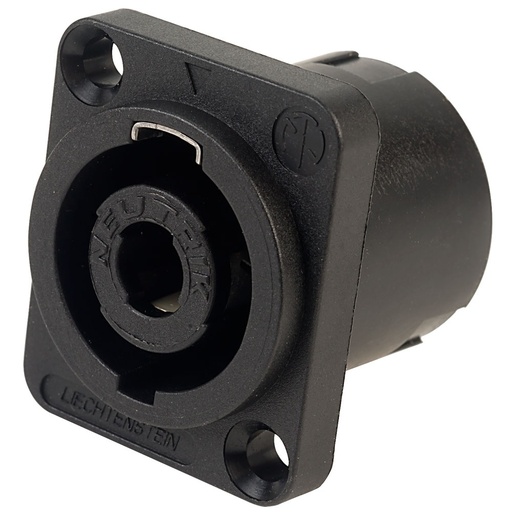

Modelo: NL4MPXX


Conectores para Cornetas y Amplificadores

Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño D, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.


• Género masculino
Eléctrico
Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño D, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.

Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño D, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.


• Género masculino
Eléctrico
• Resistencia de contacto ≤ 2 mΩ
• Rigidez dieléctrica 2,8 kVac
• Resistencia de aislamiento >0,1 GΩ (después del calor húmedo)
• Corriente nominal por contacto 25 A rms continuos (clasificación de audio significativamente mayor, dependiendo de la señal)
• Tensión nominal 250 V ca
Atención, ¡speakON NO debe usarse como conector de red o fuente de alimentación de CA!

Mecánico
• Vida útil > 5000 ciclos de acoplamiento
• Terminación Lengüetas planas de 3/16" (p. ej. NLFASTON)
• Dispositivo de bloqueo Quick Lock
• Forma del chasis D

Disposición de posición de orificio estándar, orificios pasantes
Material
• Chapado de contacto Ag
• Elemento de bloqueo Acero inoxidable
• Poliamida exterior (PA 6.6)
• Contactos Aleación de cobre

Ambiental
Inflamabilidad UL94 V-0
Rango de temperatura -30 °C a +80 °C

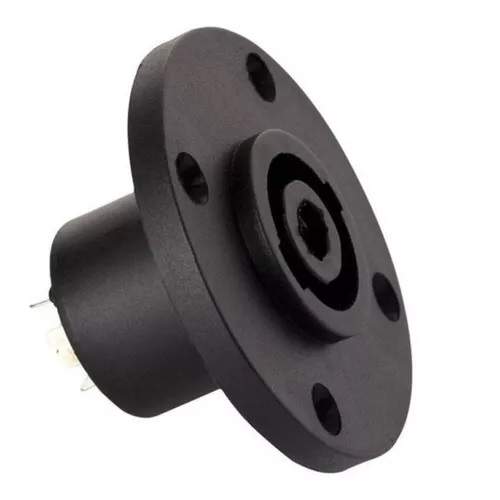

Modelo: NL4FZ

Se recomienda para Instalaciones fijas Únicamente

El Original tiene en su orificio del pasador un metal resistente para que el conector aéreo se fije y no se mueva, con el uso a los Chinos se va aflojando al no tener ese metal.

#conector de cornetas

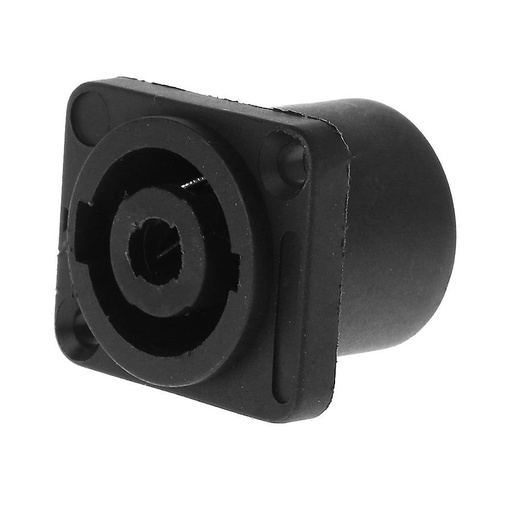

Modelo: NL4MRZ


Se recomienda para Instalaciones fijas Únicamente

El Original tiene en su orificio del pasador un metal resistente para que el conector aéreo se fije y no se mueva, con el uso a los Chinos se va aflojando al no tener ese metal.

#conector de cornetas
