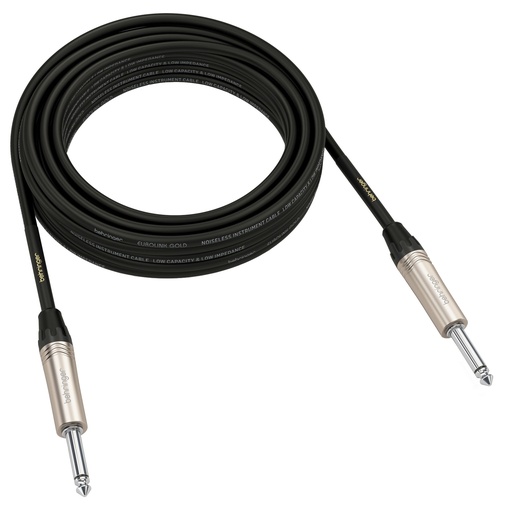

Modelo: GIC-600


Cable de instrumentos sin oxígeno de 6 metros (20 pies) para respuesta y dinámica extendidas

Optimizado para guitarras, teclados y amplificadores.

Baja capacitancia con núcleo de cobre para transmisión de señal pura

Cable no balanceado de 1 x 0,22 mm2 con blindaje en espiral denso para una transmisión de señal sin ruido

Conectores TS de 1/4" con puntos de contacto superiores y carcasa metálica para una durabilidad excepcional

6 mm de diámetro con funda aislante y máxima durabilidad.

Incluye brida para cables de gancho y bucle con soporte de metal.

#6mts #5mts #7mts #plug-plug

Modelo: BML-20


Marca SOUNDTRACK
CABLE XLR A XLR para Micrófonos, Audio o Corneta Amplificada
MIDE 6 MTS
CALIDAD PROFESIONAL DE BAJO RUIDO

#canon #cable microfono #Cable de Audio Balanceado

Modelo: X0035QHMHV


Sound Harbor
Cable De Audio Mini Plug Estereo a XLR Hembra
Mide 2 metros
Cable de Alta Calidad para Micrófonos, Audio o Conexión.

Cable profesional desequilibrado de 0.138 in a XLR: cubierto con aislamiento de polietileno y tres capas de blindaje para proteger el 99% del desorden y las señales de interferencia estática, eliminando el ruido, logrando la máxima cancelación del zumbido, proporcionando reducción avanzada de ruido y anti-interferencias y asegurando una calidad de sonido de alta fidelidad, ofrece un audio claro y de alta fidelidad.

Salida de audio desde teléfono inteligente o computadora: el cable profesional XLR macho a 1/8 pulgadas está diseñado para emitir audio y conectar dispositivos con una salida TRS desequilibrada de 1/8 pulgadas y dispositivos con una entrada XLR, adecuado para teléfono inteligente, tableta, laptop, mezclador de sonido, preamplificador de micrófono, altavoz alimentado, monitor de estudio, amplificador, grabadora de audio, llevar señal de audio desde teléfono inteligente o computadora a mezclador de sonido, altavoz o amplificador. fier, de lavabo inalámbrico micrófono alier a grabadora de audio.

Diseño resistente y sin enredos: nuestro cable XLR macho de 1/8 pulgadas está cubierto con una cubierta de fibra de nailon trenzado que es más resistente que los cables normales y también aporta durabilidad y flexibilidad superiores. Mientras tanto, los conectores que han pasado más de 10.000 pruebas de flexión, pueden garantizar que el cable no se caiga ni se rompa de la junta. Adecuado tanto para uso en exteriores como en interiores con una vida útil más larga.

Alto rendimiento de fiabilidad: la fabricación de este cable desequilibrado de 0.138 in a XLR de alta calidad está construido con conductores de cobre (OFC) sin oxígeno de 24 AWG con diámetro exterior de 2.520 in para transmitir señal de audio a una velocidad rápida y reducir el retraso para garantizar una transmisión de sonido sin pérdidas. Este cable de audio profesional tiene como objetivo ofrecer el sonido más claro y verdadero.

#canon #cable de audio #cables de conexión #cable de microfono
xlr hembra plug mini estereo

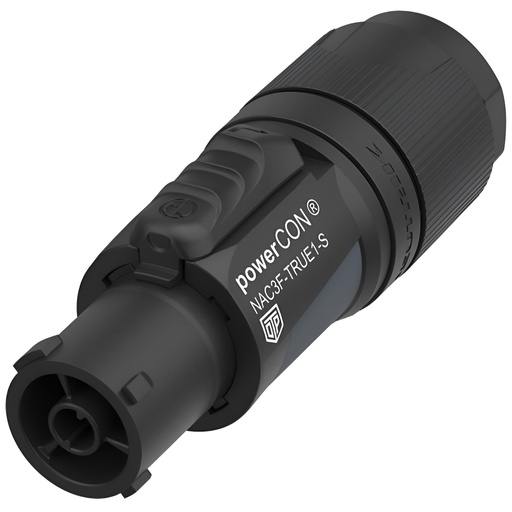

Modelo: NAC3F-TRUE1-S


El powerCON TRUE1 es un conector de red con bloqueo para aplicaciones exigentes. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución robusta con dispositivo de bloqueo para garantizar una conexión eléctrica segura.

El powerCON TRUE1 es una serie de conectores con capacidad de corte (CBC), lo que significa que puede conectarse o desconectarse con o sin carga.

Características y beneficios
Conector de alimentación sellado de alta resistencia para entornos hostiles y exigentes
Utiliza materiales resistentes a los rayos UV de alto impacto.
Conector monofásico bloqueable
Extremadamente robusto y confiable
Certificado ENEC y VDE según IEC 60320-1 y EN IEC 60320-1
Certificado por UL y CSA según UL 60320-1 y CSA 22.2 No. 60320-1
IP65 e IP67 (acoplados o con tapa cerrada)
Conector de red auténtico con capacidad de corte (CBC)
Sistema de bloqueo giratorio fácil y confiable
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm (0,23 – 0,47 pulgadas)

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento >0,1 GΩ (después de la prueba de humedad y calor IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa 16 A / 250 V CA según EN IEC 60320-1
Calificación de América 20 A / 250 V CA según UL 60320-1
20 A / 250 V CA según CSA C22.2 N.º 60320-1

Datos mecánicos
Diámetro exterior del cable 6 - 12 mm (0,23 – 0,47 pulgadas)
Vida > 5000 ciclos de apareamiento
Tamaño del cable (mm²) 1,0 – 2,5 mm²
Tamaño del cable (AWG) 14 AWG

Material
Recubrimiento de contacto 2 μm de Ag
Elemento de bloqueo Poliamida (PA 66)
Contactos Aleación de cobre
Insertar Poliamida (PA 66)
Caparazón Poliamida (PA 66)
Alivio de tensión Policetona

Ambiente
Inflamabilidad UL 94 V-0
Clase de protección IP 65 / 67 (acoplado o con tapas cerradas)
Resistencia a los rayos UV El material con clasificación F1 resiste la exposición a los rayos UV
Rango de temperatura -30 °C a +80 °C según IEC 61984
-5 °C a +40 °C según IEC 60320-1

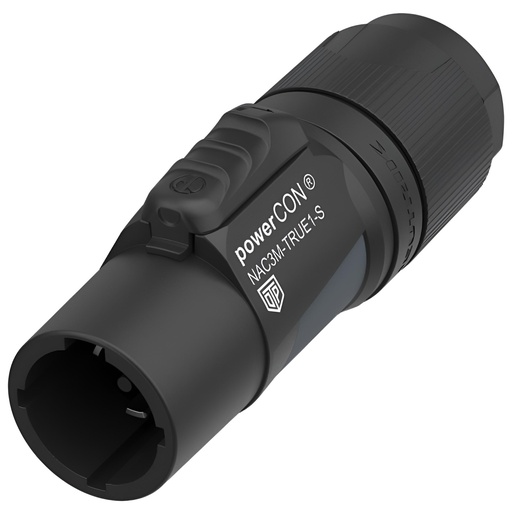

Modelo: NAC3M-TRUE1-S


El powerCON TRUE1 es un conector de red con bloqueo para aplicaciones exigentes. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución robusta con dispositivo de bloqueo para garantizar una conexión eléctrica segura.

El powerCON TRUE1 es una serie de conectores con capacidad de corte (CBC), lo que significa que puede conectarse o desconectarse con o sin carga.

Características y beneficios
Conector de alimentación sellado de alta resistencia para entornos hostiles y exigentes
Utiliza materiales resistentes a los rayos UV de alto impacto.
Conector monofásico bloqueable
Extremadamente robusto y confiable
Certificado ENEC y VDE según IEC 60320-1 y EN IEC 60320-1
Certificado por UL y CSA según UL 60320-1 y CSA 22.2 No. 60320-1
IP65 e IP67 (acoplados o con tapa cerrada)
Conector de red auténtico con capacidad de corte (CBC)
Sistema de bloqueo giratorio fácil y confiable
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm (0,23 – 0,47 pulgadas)

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento >0,1 GΩ (después de la prueba de humedad y calor IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa 16 A / 250 V CA según EN IEC 60320-1
Calificación de América 20 A / 250 V CA según UL 60320-1
20 A / 250 V CA según CSA C22.2 N.º 60320-1

Datos mecánicos
Diámetro exterior del cable 6 - 12 mm (0,23 – 0,47 pulgadas)
Vida > 5000 ciclos de apareamiento
Tamaño del cable (mm²) 1,0 – 2,5 mm²
Tamaño del cable (AWG) 14 AWG

Material
Recubrimiento de contacto 2 μm de Ag
Elemento de bloqueo Poliamida (PA 66)
Contactos Aleación de cobre
Insertar Poliamida (PA 66)
Caparazón Poliamida (PA 66)
Alivio de tensión Policetona

Ambiente
Inflamabilidad UL 94 V-0
Clase de protección IP 65 / 67 (acoplado o con tapas cerradas)
Resistencia a los rayos UV El material con clasificación F1 resiste la exposición a los rayos UV
Rango de temperatura -30 °C a +80 °C según IEC 61984
-5 °C a +40 °C según IEC 60320-1

Modelo: X0035QRB8B


Sound Harbor
Cable De Audio Mini Plug Estereo a XLR Hembra
Mide 1 metros
Cable de Alta Calidad para Micrófonos, Audio o Conexión.

Cable profesional desequilibrado de 0.138 in a XLR: cubierto con aislamiento de polietileno y tres capas de blindaje para proteger el 99% del desorden y las señales de interferencia estática, eliminando el ruido, logrando la máxima cancelación del zumbido, proporcionando reducción avanzada de ruido y anti-interferencias y asegurando una calidad de sonido de alta fidelidad, ofrece un audio claro y de alta fidelidad.

Salida de audio desde teléfono inteligente o computadora: el cable profesional XLR macho a 1/8 pulgadas está diseñado para emitir audio y conectar dispositivos con una salida TRS desequilibrada de 1/8 pulgadas y dispositivos con una entrada XLR, adecuado para teléfono inteligente, tableta, laptop, mezclador de sonido, preamplificador de micrófono, altavoz alimentado, monitor de estudio, amplificador, grabadora de audio, llevar señal de audio desde teléfono inteligente o computadora a mezclador de sonido, altavoz o amplificador. fier, de lavabo inalámbrico micrófono alier a grabadora de audio.

Diseño resistente y sin enredos: nuestro cable XLR macho de 1/8 pulgadas está cubierto con una cubierta de fibra de nailon trenzado que es más resistente que los cables normales y también aporta durabilidad y flexibilidad superiores. Mientras tanto, los conectores que han pasado más de 10.000 pruebas de flexión, pueden garantizar que el cable no se caiga ni se rompa de la junta. Adecuado tanto para uso en exteriores como en interiores con una vida útil más larga.

Alto rendimiento de fiabilidad: la fabricación de este cable desequilibrado de 0.138 in a XLR de alta calidad está construido con conductores de cobre (OFC) sin oxígeno de 24 AWG con diámetro exterior de 2.520 in para transmitir señal de audio a una velocidad rápida y reducir el retraso para garantizar una transmisión de sonido sin pérdidas. Este cable de audio profesional tiene como objetivo ofrecer el sonido más claro y verdadero.

#canon #cable de audio #cables de conexión #cable de microfono
xlr hembra plug mini estereo

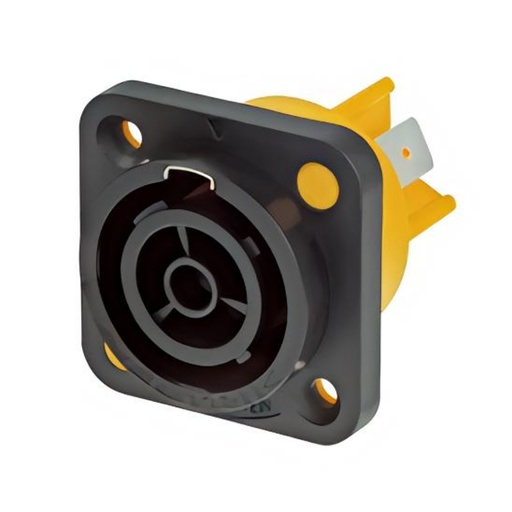

Modelo: NAC3FPX TRUE1-S


Toma de dispositivo, salida de alimentación, pines planos de 6,35 mm

El powerCON TRUE1 es un enchufe para electrodomésticos con cerradura con una capacidad de corriente de hasta 16 A. Reemplaza los conectores IEC donde se necesita una solución muy robusta con un mecanismo de bloqueo para garantizar una conexión eléctrica segura.

El powerCON TRUE1 es un dispositivo enchufable y, por lo tanto, se puede enchufar y desenchufar bajo carga y bajo voltaje.

Características y beneficios

Enchufe del dispositivo de salida de energía

Enchufe de red con conductor neutro
Capacidad de transporte de corriente hasta 16 A (EE. UU.: 20 A)
Sistema de bloqueo rápido y sencillo
Extremadamente robusto y confiable
Certificado ENEC según IEC 60320
Componentes reconocidos por UL
Protección IP65 en combinación con SCNAC-MPX/PX/FPX (enchufado o con tapa cerrada)

Información técnica

Eléctrico
Resistencia de volumen ≤ 3 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 0,1 GΩ (después de la prueba de calor húmedo)
Número de contactos eléctricos 2 + Educación Física
Corriente nominal por contacto 16 A rms (EE. UU.: 20 A)
Tensión nominal 250 V CA
Datos mecánicos
vida > 5000 ciclos de apareamiento
Sección transversal del conductor 2,5 mm²
Sección transversal del conductor 12 AWG

material
Recubrimiento de contacto 2 µm de Ag
Elemento de bloqueo Acero inoxidable
Alojamiento Poliamidas (PA 6.6)
Contactos Cobre para resortes (CuSn0.2)

Ambiente
Inflamabilidad UL 94 V-0
Rango de temperatura -30°C - +80°C

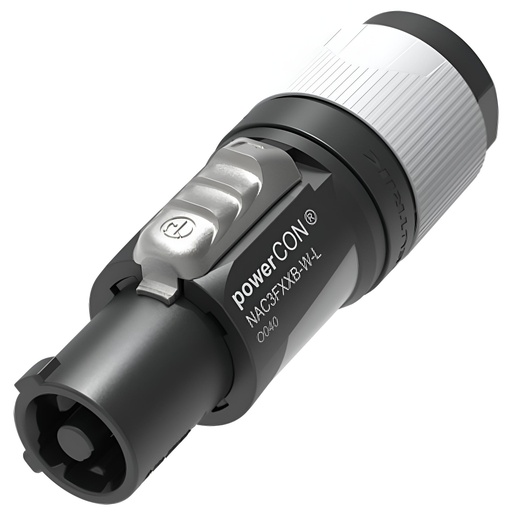

Modelo: NAC3FXXB-W-L


Conector de cable de red de CA con bloqueo, codificado por color (GRIS) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 10 a 18 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498

Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.

Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 10 mm a 16 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 10 – 16 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 14 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

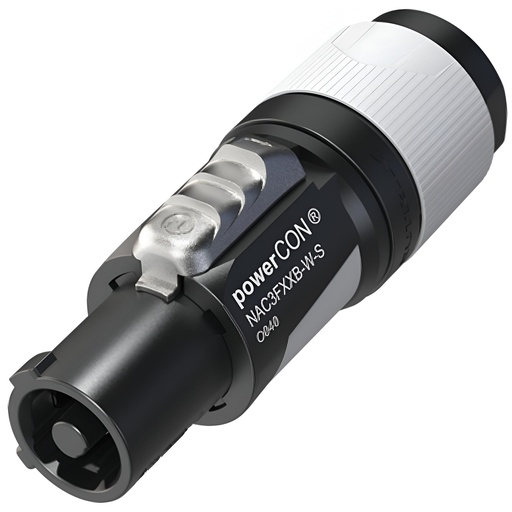

Modelo: NAC3FXXB-W-S


Conector de cable de red de CA con bloqueo, codificado por color (gris) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 6 a 12 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498
Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 6 - 12 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 16 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

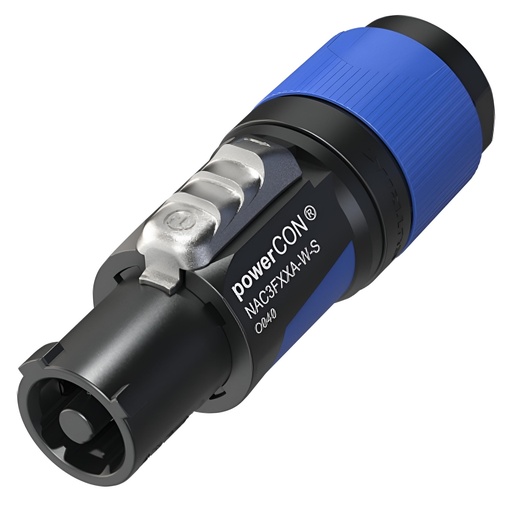

Modelo: NAC3FXXA-W-S


Conector de cable de red de CA con bloqueo, codificado por color (azul) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 6 a 12 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498
Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica
Serie de conectores powerCON azul/gris
Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 6 - 12 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 16 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

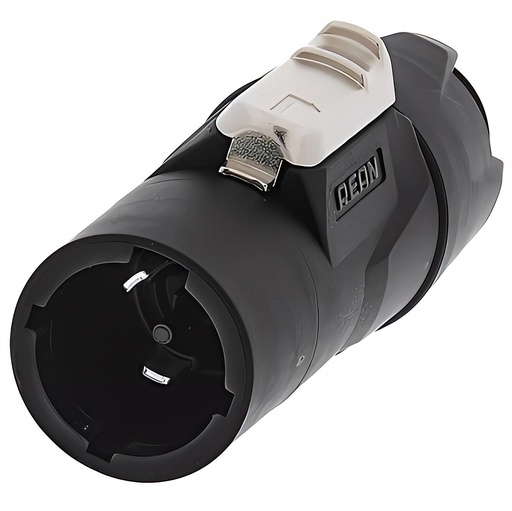

Modelo: RCAC3F-X-000


Conector de cable hembra bloqueable, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Conector de cable hembra bloqueable, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Información técnica

Tipo de conexión Conectores de alimentación

Eléctrico
Número de contactos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación en EE. UU. UL 60320-1: 20 A 250 V CA
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de contacto ≤ 2 mΩ
Resistencia de aislamiento (después del calor húmedo) > 0,1 GΩ

Mecánico
Método de retención Bloqueo giratorio
Vida > 5000 ciclos de apareamiento
Rango de diámetro exterior del cable 6 - 12 milímetros
Alambrado Terminales de tornillo
Tamaño del cable 1,0 - 2,5 mm²
Tamaño del cable 12 AWG

Material
Caparazón Poliamida
Insertar Poliamida
Contactos Aleación de cobre
Recubrimiento de contacto Agricultura
Alivio de tensión PBT

Ambiental
Rango de temperatura-30 °C a +80 °C
Inflamabilidad UL94 V-0

Modelo: RCAC3M-X-000


Conector de cable hembra bloqueable, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Conector de cable macho bloqueable, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Información técnica

Tipo de conexión Conectores de alimentación

Eléctrico
Número de contactos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación en EE. UU. UL 60320-1: 20 A 250 V CA
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de contacto ≤ 2 mΩ
Resistencia de aislamiento (después del calor húmedo) > 0,1 GΩ

Mecánico
Método de retención Bloqueo giratorio
Vida > 5000 ciclos de apareamiento
Rango de diámetro exterior del cable 6 - 12 milímetros
Alambrado Terminales de tornillo
Tamaño del cable 1,0 - 2,5 mm²
Tamaño del cable 12 AWG

Material
Caparazón Poliamida
Insertar Poliamida
Contactos Aleación de cobre
Recubrimiento de contacto Agricultura
Alivio de tensión PBT

Ambiental
Rango de temperatura-30 °C a +80 °C
Inflamabilidad UL94 V-0

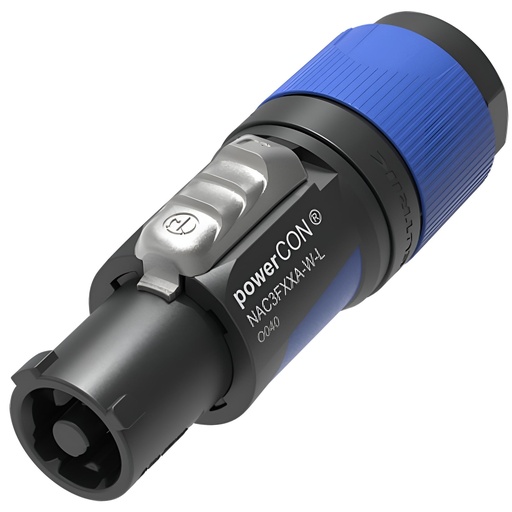

Modelo: NAC3FXXA-W-L


Conector de cable de red de CA con bloqueo, codificado por color (azul) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 10 a 18 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498

Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.

Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 10 mm a 16 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 10 – 16 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 14 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

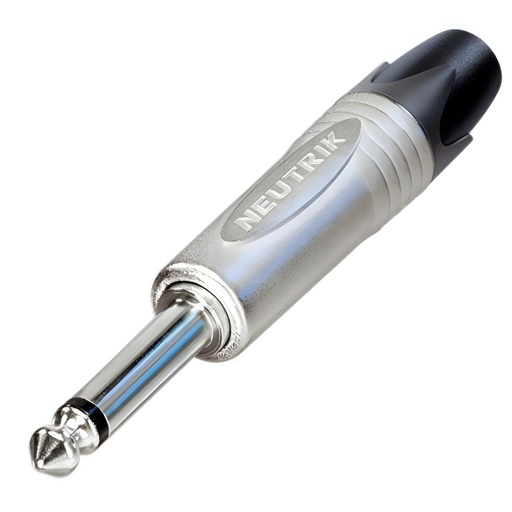

Modelo: NP2X

La serie Plug X sirve para todas las aplicaciones, como aplicaciones de guitarra, cables de audio, serpientes, altavoces, amplificadores y mesas de mezclas.

Enchufe conector TRS profesional de 1/4", 2 polos, contactos de níquel, carcasa de níquel

La serie de conectores profesionales de alta resistencia mejora el diseño de la serie C existente al ofrecer el conector de 1/4" de calibre A más delgado del mercado, con el exclusivo sistema de alivio de tensión tipo mandril Neutrik. Su carcasa delgada, de 14,5 mm de ancho, cumple con los requisitos más recientes para campos de conectores de alta densidad (paso de conector de 15,88 mm).


Características
Tapón extrafino de 1/4" para máxima densidad de empaque
Carcasa robusta de fundición a presión con un diseño elegante
Alivio de tensión tipo mandril probado para una retención confiable del cable
Diseño elegante para una mayor comodidad de manejo.
Contactos de una sola pieza mecanizados con precisión: evitan que se enganche el contacto de la punta

Eléctrico
Resistencia de contacto Depende del conector de acoplamiento mΩ
Rigidez dieléctrica 1 kV CC
Resistencia de aislamiento > 2 (inicial) GΩ ≥ 1 GΩ (después de la prueba de calor húmedo)
Corriente nominal por contacto Depende del conector de acoplamiento A
Tensión nominal < 50 V

Mecánico
Diámetro exterior del cable 4 - 7 milímetros
Vida > 1000 ciclos de apareamiento
Tamaño del cable 1 mm²
Tamaño del cable 18 AWG
Alambrado Contactos de soldadura

Material
Cojinete Poliacetal (POM) + PU
Recubrimiento de contacto 2 µm de Ni (Su)
Contactos Latón (CuZn39Pb3)
Insertar Poliamida (PA 6.6 30 % GR)
Caparazón Fundición a presión de zinc (ZnAl4Cu1)
Revestimiento de concha Níquel
Alivio de tensión Poliacetal (POM)

Ambiental
Cumplimiento de normas IEC 60603-11 / EIA RS-453
Soldabilidad Cumple con la norma IEC 68-2-20
Rango de temperatura -20 °C a +65 °C
Reemplaza al.NP2C

Modelo: ACC-2010


Prueba

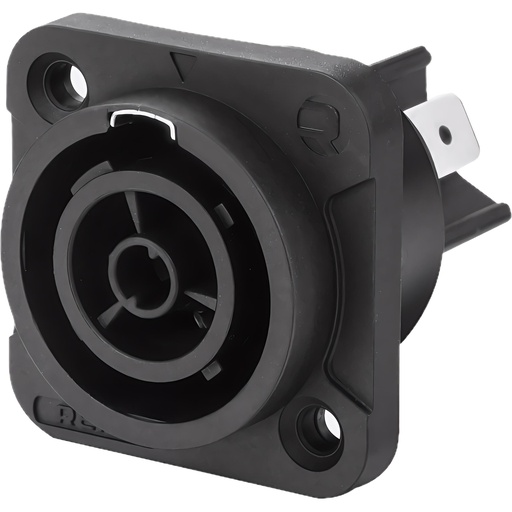

Modelo: RRAC3F-X-000


Conector de chasis de toma de corriente con cerradura, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Conector de chasis de toma de corriente con cerradura, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Eléctrico
Número de contactos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación en EE. UU. UL 60320-1: 20 A 250 V CA
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de contacto ≤ 2 mΩ
Resistencia de aislamiento (después del calor húmedo) > 1 GΩ

Mecánico
Método de retención Bloqueo giratorio
Vida > 5000 ciclos de apareamiento
Alambrado Pestañas planas 6,35 x 0,8 mm

Material
Caparazón Poliamida
Contactos Aleación de cobre
Recubrimiento de contacto Agricultura
Elemento de bloqueo Acero inoxidable

Ambiental
Rango de temperatura -30 °C a +80 °C
Inflamabilidad UL94 V-0

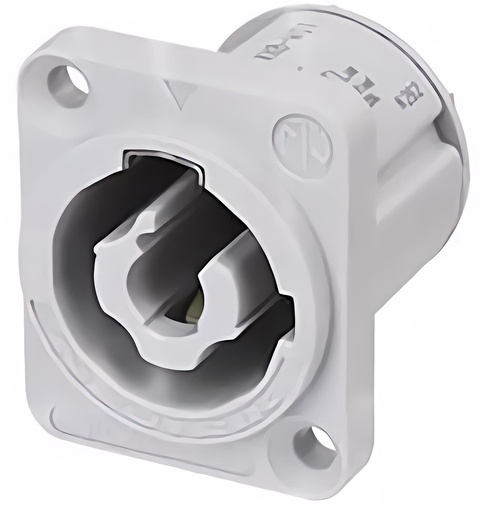

Modelo: NAC3MPXXB


Conector de salida para electrodomésticos, terminales de pestaña plana de 3/16", gris

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución muy fiable combinada con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos ofrecen una resistencia eléctrica superior gracias a su diseño CBC, conforme a la norma IEC 60320-1.
Los acopladores de electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para acoplarse o desacoplarse durante el uso normal, ya sea con tensión o bajo carga, al utilizarse con conectores y conectores de enchufe de la serie FXX.

Características
Conector monofásico bloqueable
Certificado según IEC 60320-1 y UL 60320-1
UL US 498 / UL CA 498
Certificado según UL-1977 y CAN/CSA-C22.2 No. 182.3
Extremadamente robusto y confiable
Materiales UL94 V-0
Reemplazo directo para NAC3MXXB; se acopla a los conectores de cable NAC3FXXB
3 contactos para línea, neutro y tierra de seguridad preacoplamiento
Sistema de cierre giratorio rápido y sencillo Versiones de entrada (azul) y salida (gris) con diferentes llaves para evitar la posibilidad de intercomunicación
Adecuado para recintos cortafuegos según IEC 62368-1

Información técnica

Género masculino

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 1 GΩ (después de la prueba de calor húmedo IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA
UL 1977: 20 A 250 V CA

Mecánico
Vida > 5000 ciclos de apareamiento
Tamaño del cable 2,5 mm²
Tamaño del cable 12 AWG

Material
Recubrimiento de contacto Agricultura
Elemento de bloqueo Acero inoxidable
Caparazón Poliamida (PA 6.6)
Contactos Aleación de cobre

Ambiental
Inflamabilidad UL 94 V-0
Clase de protección IP 20
Rango de temperatura -30 °C a +80 °C
Reemplaza al NAC3MPB

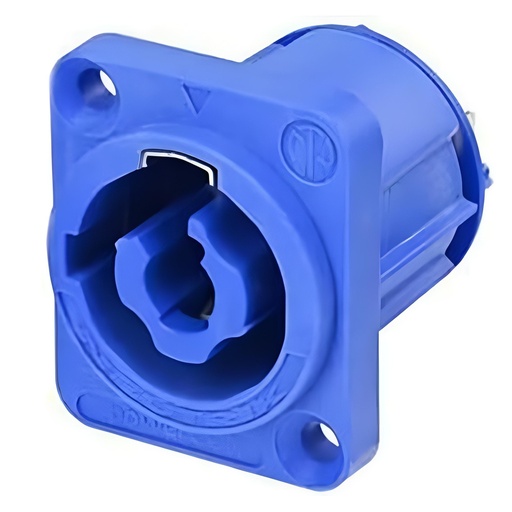

Modelo: NAC3MPXXA

Neutrik
NAC3MPXXA
Descargar hoja de datos
Conector de entrada de electrodomésticos, terminales de pestaña plana de 3/16", azul

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución muy fiable combinada con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos ofrecen una resistencia eléctrica superior gracias a su diseño CBC, conforme a la norma IEC 60320-1.
Los acopladores de electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para acoplarse o desacoplarse durante el uso normal, ya sea con tensión o bajo carga, al utilizarse con conectores y conectores de enchufe de la serie FXX.

Neutrik
NAC3MPXXA
Descargar hoja de datos
Conector de entrada de electrodomésticos, terminales de pestaña plana de 3/16", azul

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución muy fiable combinada con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos ofrecen una resistencia eléctrica superior gracias a su diseño CBC, conforme a la norma IEC 60320-1.

Los acopladores de electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para acoplarse o desacoplarse durante el uso normal, ya sea con tensión o bajo carga, al utilizarse con conectores y conectores de enchufe de la serie FXX.

Características
Conector monofásico bloqueable
Certificado según IEC 60320-1 y UL 60320-1
UL US 498 / UL CA 498

Certificado según UL-1977 y CAN/CSA-C22.2 No. 182.3
Extremadamente robusto y confiable
Materiales UL94 V-0

Reemplazo directo para NAC3MXXA; se acopla a los conectores de cable NAC3FXXA
3 contactos para línea, neutro y tierra de seguridad preacoplamiento

Sistema de cierre giratorio rápido y sencillo Versiones de entrada (azul) y salida (gris) con diferentes llaves para evitar la posibilidad de intercomunicación
Adecuado para recintos cortafuegos según IEC 62368-1

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 1 GΩ (después de la prueba de calor húmedo IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA
UL 1977: 20 A 250 V CA

Mecánico
Vida > 5000 ciclos de apareamiento
Tamaño del cable 2,5 mm²
Tamaño del cable 12 AWG

Material
Recubrimiento de contacto Agricultura
Elemento de bloqueo Acero inoxidable
Caparazón Poliamida (PA 6.6)
Contactos Aleación de cobre

Ambiental
Inflamabilidad UL 94 V-0
Clase de protección IP 20
Rango de temperatura -30 °C a +80 °C
Reemplaza al NAC3MPA-1

Modelo: NAC3MPXXB-WOT


Conector de salida para electrodomésticos, terminales de pestaña plana de 3/16", gris, sin divisor de aislamiento, solo para montaje en PCB. Si no se requiere montaje en PCB, elija NAC3MPXXB.

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos allí donde se necesita una solución muy fiable en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos tienen una resistencia eléctrica superior debido a su diseño CBC según IEC 60320-1.
Los acopladores para electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para activarse o desactivarse durante el uso normal cuando están activos o bajo carga cuando se utilizan con conectores y conectores enchufables de la(s) serie(s) FXX.

Características y beneficios
Conector monofásico bloqueable
Certificado según IEC 60320-1 y UL 60320-1
UL US 498 / UL CA 498
Certificado según UL-1977 y CAN/CSA-C22.2 No. 182.3
Extremadamente robusto y confiable
Materiales UL94 V-0
Reemplazo directo para NAC3MXXB-WOT; Se acopla a los conectores de cable NAC3FXXB
3 contactos para línea, neutro y tierra de seguridad preacoplamiento
Sistema de cierre giratorio rápido y sencillo Versiones de entrada (azul) y salida (gris) con diferentes llaves para evitar la posibilidad de intercomunicación
Apto para recintos cortafuegos según. según IEC 62368-1

Información técnica

Género masculino

Eléctrico
Resistencia de volumen ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 1 GΩ (después de la prueba de calor húmedo IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Tensión nominal Europa EN 60320-1: 16 A 250 V CA
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA
UL 1977: 20 A 250 V CA

Datos mecánicos
vida > 5000 ciclos de apareamiento
Sección transversal del conductor 2,5 mm²
Tamaño del cable 12 AWG

material
Recubrimiento de contacto Agricultura
Cierre acero inoxidable
Alojamiento Poliamida (PA 6.6)
Contactos aleación de cobre

Ambiente
Inflamabilidad UL 94 V-0
Rango de temperatura -30 °C a +80 °C
Soldabilidad (para PCB) Cumple con la norma IEC 68-2-20

Modelo: NAC3MPXXA-WOT


Conector de entrada para electrodomésticos, terminales de lengüeta plana de 3/16", azul, sin divisor de aislamiento, solo para montaje en PCB. Si no se requiere montaje en PCB, elija NAC3MPXXA.

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos allí donde se necesita una solución muy fiable en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos tienen una resistencia eléctrica superior debido a su diseño CBC según IEC 60320-1.

Los acopladores para electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para activarse o desactivarse durante el uso normal cuando están activos o bajo carga cuando se utilizan con conectores y conectores enchufables de la(s) serie(s) FXX.

Características y beneficios
Conector monofásico bloqueable
Certificado según IEC 60320-1 y UL 60320-1
UL US 498 / UL CA 498
Certificado según UL-1977 y CAN/CSA-C22.2 No. 182.3
Extremadamente robusto y confiable
Materiales UL94 V-0
Reemplazo directo para NAC3MXXA-WOT; Se acopla a los conectores de cable NAC3FXXA
3 contactos para línea, neutro y tierra de seguridad preacoplamiento
Sistema de cierre giratorio rápido y sencillo Versiones de entrada (azul) y salida (gris) con diferentes llaves para evitar la posibilidad de intercomunicación
Apto para recintos cortafuegos según. según IEC 62368-1

Información técnica

Género masculino

Eléctrico
Resistencia de volumen ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC/2,8 kV CA
Resistencia de aislamiento > 1 GΩ (después de la prueba de calor húmedo IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Tensión nominal Europa EN 60320-1: 16 A 250 V CA
Tensión nominal EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA
UL 1977: 20 A 250 V CA
Datos mecánicos
vida > 5000 ciclos de apareamiento
Sección transversal del conductor 2,5 mm²
12 AWG

material
Recubrimiento de contacto Agricultura
Cierre acero inoxidable
Alojamiento Poliamida (PA 6.6)
Contactos aleación de cobre

Ambiente
Inflamabilidad UL 94 V-0
Rango de temperatura –30 a +80 °C
Soldabilidad (para PCB) Cumple con la norma IEC 68-2-20
