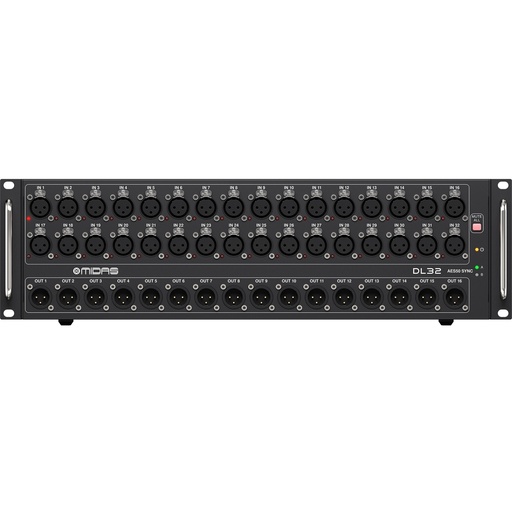

Modelo: Stage Box DL32


La caja de escenario digital Midas DL32 cierra la brecha entre el escenario y FOH (Front of House) al colocar 32 preamplificadores de micrófono Midas de alta gama totalmente programables y controlables remotamente y 16 retornos XLR analógicos balanceados al final del escenario.

Conectividad masiva
Cuando se utilizan como parte de un sistema M32 completo, se pueden conectar en cascada dos cajas de escenario DL32 a través de los puertos AES50 integrados, lo que proporciona conectividad para hasta 64 entradas de micrófono/línea, 32 salidas balanceadas y el puerto ULTRANET permite la conexión directa a la serie Turbosound iQ. altavoces y el sistema de monitoreo personal Behringer POWERPLAY P-16, que puede alimentar hasta 48 mezcladores de monitores individuales. También incluimos 2 tomas ADAT ópticas y AES-3 (AES/EBU) para conectar dispositivos externos, un conveniente puerto USB para actualizaciones del sistema a través de su PC, además de E/S MIDI para sistemas de iluminación y control de módulos de sonido.

32 preamplificadores de micrófono Midas PRO galardonados con alimentación fantasma conmutable de 48 V

16 salidas de nivel de línea de baja impedancia balanceadas electrónicamente

Conectividad del sistema de monitoreo personal ULTRANET para aplicaciones intraauriculares

Salidas ADAT duales para uso en modo divisor y aplicaciones multinúcleo digitales independientes

Dos puertos AES-3 (AES/EBU), p. para conectar directamente controladores de sistemas PA con entradas digitales

Operación remota hasta 100 m mediante cable CAT5/5e

Entrada/salida MIDI para comunicación bidireccional entre la consola FOH y los dispositivos MIDI en el escenario

Cuenta con puertos de red Neutrik etherCON AES50 y ULTRANET

Chasis resistente para montaje en rack de 3U para mayor durabilidad en aplicaciones portátiles

Fuente de alimentación de modo conmutado universal de rango automático

Función Mute-All-Inputs para parchear silenciosamente cualquier entrada en el escenario

Conectividad para el sistema de monitoreo personal P16-M para aplicaciones intrauditivas (no incluido)

#Stage Box
#consola #mezclador #mixer

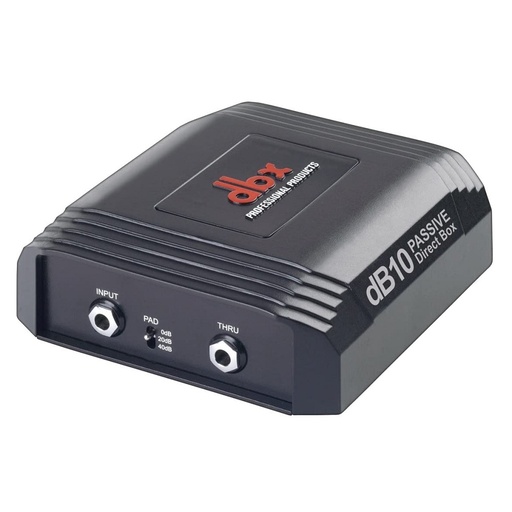

Modelo: DB10


Cajas directas DBX Pasiva

El uso de transformadores de audio dbx mu-metal personalizados, conectores Neutrik® de alta calidad y circuitos de bajo ruido preserva la integridad sonora y las verdaderas características de la fuente de señal. Ambas cajas incluyen un interruptor de pad que se adapta a señales de nivel de instrumento, línea e incluso altavoz. Tome aún más control de su sonido utilizando el interruptor de inversión de polaridad para establecer la relación de fase entre el sonido directo y el micrófono.

Como profesional, no tiene tiempo para interferencias, por lo que hemos incluido un interruptor de elevación a tierra para resolver posibles problemas de zumbidos y zumbidos debidos a bucles de tierra. Y entre el blindaje combinado del chasis de metal fundido y el transformador personalizado, puede estar doblemente seguro de una señal limpia y libre de interferencias. Todo esto se asienta sobre una base sólida y estable, que evitará que la caja sea arrastrada por el escenario, y la parte inferior contorneada única permite el apilamiento seguro de múltiples unidades.

Características
Rendimiento superior
Diseño robusto
Chasis apilable con pie de goma duradero
Conector XLR Neutrik® chapado en oro
Interruptores de palanca cromados premium
Conector de entrada Hi-Z de 1/4"
Conector pasante paralelo de 1/4"
Transformador aislado
Transformador dbx personalizado blindado premium
Salida XLR Lo-Z balanceada
Interruptor de almohadilla de 3 vías 0/20/40 dB
Interruptor de filtro plano/de corte alto
Interruptor de inversión de polaridad de salida
Interruptor de elevación de tierra

Recomendado para: Estudio, Tour, Portátil.

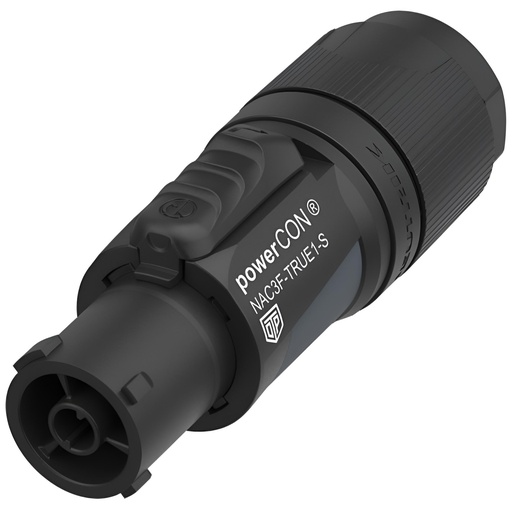

Modelo: NAC3F-TRUE1-S


El powerCON TRUE1 es un conector de red con bloqueo para aplicaciones exigentes. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución robusta con dispositivo de bloqueo para garantizar una conexión eléctrica segura.

El powerCON TRUE1 es una serie de conectores con capacidad de corte (CBC), lo que significa que puede conectarse o desconectarse con o sin carga.

Características y beneficios
Conector de alimentación sellado de alta resistencia para entornos hostiles y exigentes
Utiliza materiales resistentes a los rayos UV de alto impacto.
Conector monofásico bloqueable
Extremadamente robusto y confiable
Certificado ENEC y VDE según IEC 60320-1 y EN IEC 60320-1
Certificado por UL y CSA según UL 60320-1 y CSA 22.2 No. 60320-1
IP65 e IP67 (acoplados o con tapa cerrada)
Conector de red auténtico con capacidad de corte (CBC)
Sistema de bloqueo giratorio fácil y confiable
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm (0,23 – 0,47 pulgadas)

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento >0,1 GΩ (después de la prueba de humedad y calor IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa 16 A / 250 V CA según EN IEC 60320-1
Calificación de América 20 A / 250 V CA según UL 60320-1
20 A / 250 V CA según CSA C22.2 N.º 60320-1

Datos mecánicos
Diámetro exterior del cable 6 - 12 mm (0,23 – 0,47 pulgadas)
Vida > 5000 ciclos de apareamiento
Tamaño del cable (mm²) 1,0 – 2,5 mm²
Tamaño del cable (AWG) 14 AWG

Material
Recubrimiento de contacto 2 μm de Ag
Elemento de bloqueo Poliamida (PA 66)
Contactos Aleación de cobre
Insertar Poliamida (PA 66)
Caparazón Poliamida (PA 66)
Alivio de tensión Policetona

Ambiente
Inflamabilidad UL 94 V-0
Clase de protección IP 65 / 67 (acoplado o con tapas cerradas)
Resistencia a los rayos UV El material con clasificación F1 resiste la exposición a los rayos UV
Rango de temperatura -30 °C a +80 °C según IEC 61984
-5 °C a +40 °C según IEC 60320-1

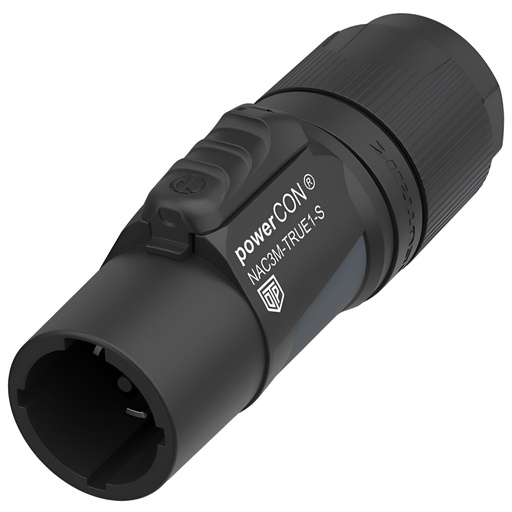

Modelo: NAC3M-TRUE1-S


El powerCON TRUE1 es un conector de red con bloqueo para aplicaciones exigentes. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución robusta con dispositivo de bloqueo para garantizar una conexión eléctrica segura.

El powerCON TRUE1 es una serie de conectores con capacidad de corte (CBC), lo que significa que puede conectarse o desconectarse con o sin carga.

Características y beneficios
Conector de alimentación sellado de alta resistencia para entornos hostiles y exigentes
Utiliza materiales resistentes a los rayos UV de alto impacto.
Conector monofásico bloqueable
Extremadamente robusto y confiable
Certificado ENEC y VDE según IEC 60320-1 y EN IEC 60320-1
Certificado por UL y CSA según UL 60320-1 y CSA 22.2 No. 60320-1
IP65 e IP67 (acoplados o con tapa cerrada)
Conector de red auténtico con capacidad de corte (CBC)
Sistema de bloqueo giratorio fácil y confiable
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm (0,23 – 0,47 pulgadas)

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento >0,1 GΩ (después de la prueba de humedad y calor IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa 16 A / 250 V CA según EN IEC 60320-1
Calificación de América 20 A / 250 V CA según UL 60320-1
20 A / 250 V CA según CSA C22.2 N.º 60320-1

Datos mecánicos
Diámetro exterior del cable 6 - 12 mm (0,23 – 0,47 pulgadas)
Vida > 5000 ciclos de apareamiento
Tamaño del cable (mm²) 1,0 – 2,5 mm²
Tamaño del cable (AWG) 14 AWG

Material
Recubrimiento de contacto 2 μm de Ag
Elemento de bloqueo Poliamida (PA 66)
Contactos Aleación de cobre
Insertar Poliamida (PA 66)
Caparazón Poliamida (PA 66)
Alivio de tensión Policetona

Ambiente
Inflamabilidad UL 94 V-0
Clase de protección IP 65 / 67 (acoplado o con tapas cerradas)
Resistencia a los rayos UV El material con clasificación F1 resiste la exposición a los rayos UV
Rango de temperatura -30 °C a +80 °C según IEC 61984
-5 °C a +40 °C según IEC 60320-1

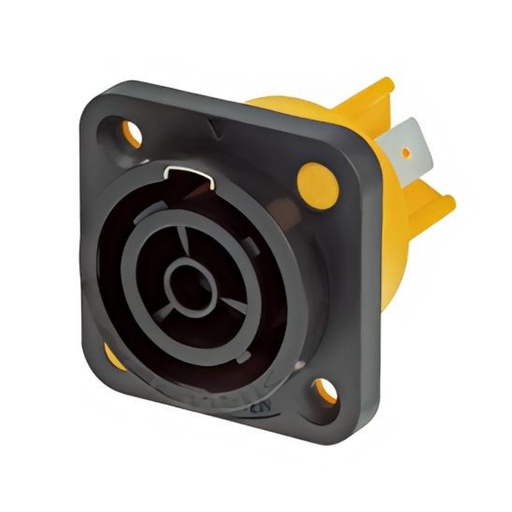

Modelo: NAC3FPX TRUE1-S


Toma de dispositivo, salida de alimentación, pines planos de 6,35 mm

El powerCON TRUE1 es un enchufe para electrodomésticos con cerradura con una capacidad de corriente de hasta 16 A. Reemplaza los conectores IEC donde se necesita una solución muy robusta con un mecanismo de bloqueo para garantizar una conexión eléctrica segura.

El powerCON TRUE1 es un dispositivo enchufable y, por lo tanto, se puede enchufar y desenchufar bajo carga y bajo voltaje.

Características y beneficios

Enchufe del dispositivo de salida de energía

Enchufe de red con conductor neutro
Capacidad de transporte de corriente hasta 16 A (EE. UU.: 20 A)
Sistema de bloqueo rápido y sencillo
Extremadamente robusto y confiable
Certificado ENEC según IEC 60320
Componentes reconocidos por UL
Protección IP65 en combinación con SCNAC-MPX/PX/FPX (enchufado o con tapa cerrada)

Información técnica

Eléctrico
Resistencia de volumen ≤ 3 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 0,1 GΩ (después de la prueba de calor húmedo)
Número de contactos eléctricos 2 + Educación Física
Corriente nominal por contacto 16 A rms (EE. UU.: 20 A)
Tensión nominal 250 V CA
Datos mecánicos
vida > 5000 ciclos de apareamiento
Sección transversal del conductor 2,5 mm²
Sección transversal del conductor 12 AWG

material
Recubrimiento de contacto 2 µm de Ag
Elemento de bloqueo Acero inoxidable
Alojamiento Poliamidas (PA 6.6)
Contactos Cobre para resortes (CuSn0.2)

Ambiente
Inflamabilidad UL 94 V-0
Rango de temperatura -30°C - +80°C

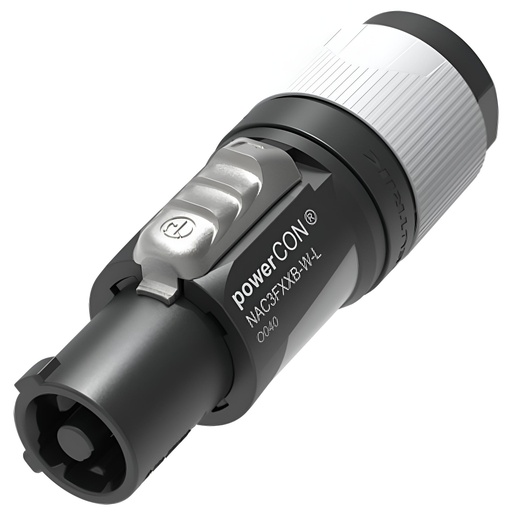

Modelo: NAC3FXXB-W-L


Conector de cable de red de CA con bloqueo, codificado por color (GRIS) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 10 a 18 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498

Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.

Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 10 mm a 16 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 10 – 16 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 14 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

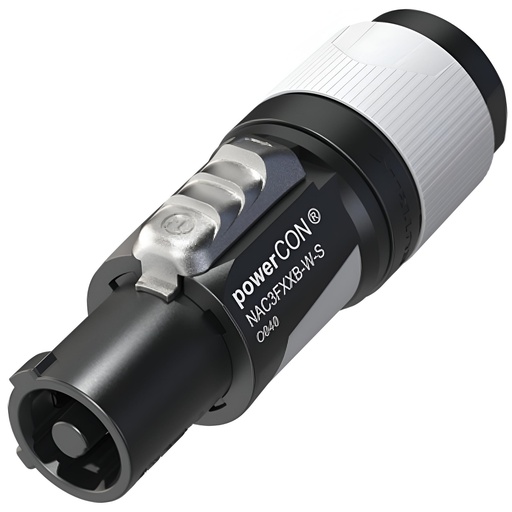

Modelo: NAC3FXXB-W-S


Conector de cable de red de CA con bloqueo, codificado por color (gris) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 6 a 12 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498
Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 6 - 12 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 16 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

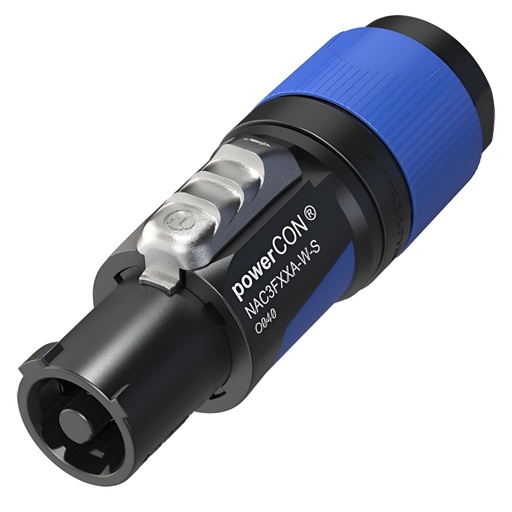

Modelo: NAC3FXXA-W-S


Conector de cable de red de CA con bloqueo, codificado por color (azul) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 6 a 12 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498
Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica
Serie de conectores powerCON azul/gris
Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 6 - 12 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 16 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

Modelo: NAC3FXXA-W-L


Conector de cable de red de CA con bloqueo, codificado por color (azul) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 10 a 18 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498

Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.

Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 10 mm a 16 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 10 – 16 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 14 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

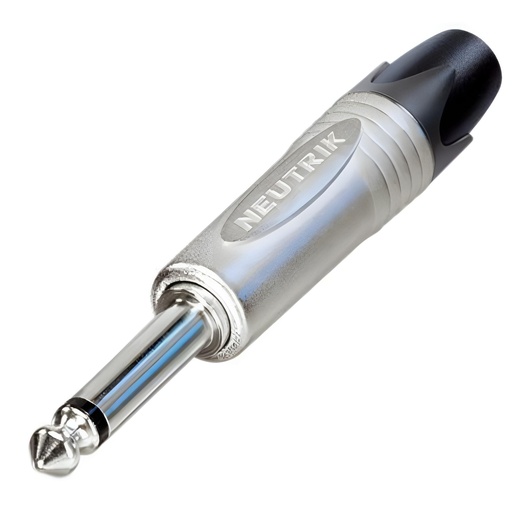

Modelo: NP2X

La serie Plug X sirve para todas las aplicaciones, como aplicaciones de guitarra, cables de audio, serpientes, altavoces, amplificadores y mesas de mezclas.

Enchufe conector TRS profesional de 1/4", 2 polos, contactos de níquel, carcasa de níquel

La serie de conectores profesionales de alta resistencia mejora el diseño de la serie C existente al ofrecer el conector de 1/4" de calibre A más delgado del mercado, con el exclusivo sistema de alivio de tensión tipo mandril Neutrik. Su carcasa delgada, de 14,5 mm de ancho, cumple con los requisitos más recientes para campos de conectores de alta densidad (paso de conector de 15,88 mm).


Características
Tapón extrafino de 1/4" para máxima densidad de empaque
Carcasa robusta de fundición a presión con un diseño elegante
Alivio de tensión tipo mandril probado para una retención confiable del cable
Diseño elegante para una mayor comodidad de manejo.
Contactos de una sola pieza mecanizados con precisión: evitan que se enganche el contacto de la punta

Eléctrico
Resistencia de contacto Depende del conector de acoplamiento mΩ
Rigidez dieléctrica 1 kV CC
Resistencia de aislamiento > 2 (inicial) GΩ ≥ 1 GΩ (después de la prueba de calor húmedo)
Corriente nominal por contacto Depende del conector de acoplamiento A
Tensión nominal < 50 V

Mecánico
Diámetro exterior del cable 4 - 7 milímetros
Vida > 1000 ciclos de apareamiento
Tamaño del cable 1 mm²
Tamaño del cable 18 AWG
Alambrado Contactos de soldadura

Material
Cojinete Poliacetal (POM) + PU
Recubrimiento de contacto 2 µm de Ni (Su)
Contactos Latón (CuZn39Pb3)
Insertar Poliamida (PA 6.6 30 % GR)
Caparazón Fundición a presión de zinc (ZnAl4Cu1)
Revestimiento de concha Níquel
Alivio de tensión Poliacetal (POM)

Ambiental
Cumplimiento de normas IEC 60603-11 / EIA RS-453
Soldabilidad Cumple con la norma IEC 68-2-20
Rango de temperatura -20 °C a +65 °C
Reemplaza al.NP2C

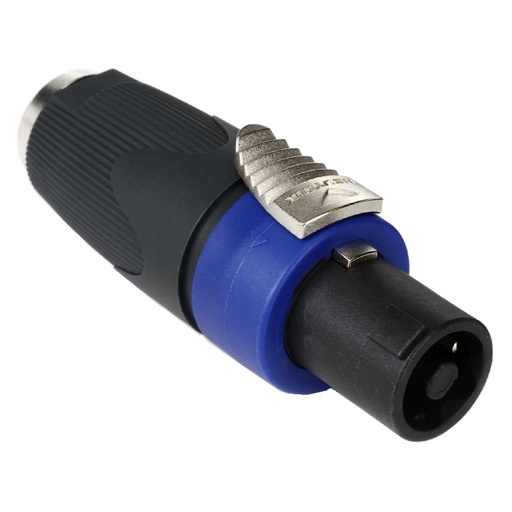

Modelo: NL4FXX-W-L


Los conectores de altavoz/amplificador de la serie 'Speakon' XX de Neutrik son robustos, versátiles, fáciles de ensamblar y son ampliamente utilizados por los fabricantes de amplificadores y altavoces como su conector estándar.

Los contactos están diseñados para funcionar con altas corrientes y cargas inductivas, y para evitar daños por arco eléctrico al desconectarse bajo carga. Todos los contactos son a prueba de contacto y los conectores cumplen con los requisitos de la norma IEC61984. Los contactos tienen una capacidad nominal de 37 A RMS a 250 V CA (salvo que se indique lo contrario).

Los Speakons de la serie XX cuentan con una funda de bloqueo que evita aperturas accidentales y una carcasa de dos componentes antideslizante que facilita su manejo y uso diario. Son más fáciles de ensamblar que los Speakon originales, ya que el mandril de alivio de tensión se ajusta al inserto, lo que permite un montaje más rápido y fluido. Calibre del cable: 1,5 - 4 mm². Resistencia dieléctrica: 2,8 kV CA. Vida útil: 5000 ciclos de conexión típicos. Terminación: Terminales de tornillo.

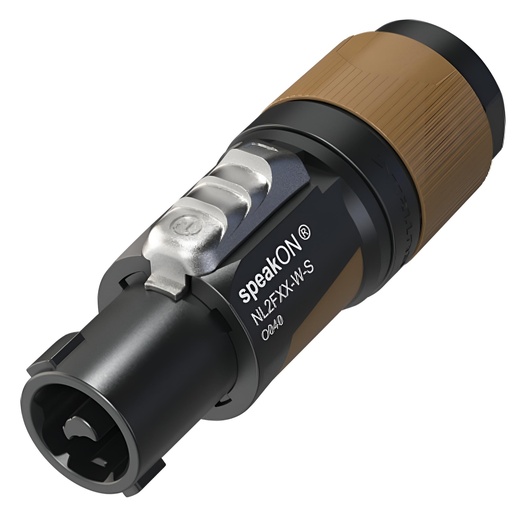

NL2FXX-WS 2 polos, diámetro exterior del cable: 6-12 mm
NL4FXX-WS 4 polos, diámetro exterior del cable: 6-12 mm

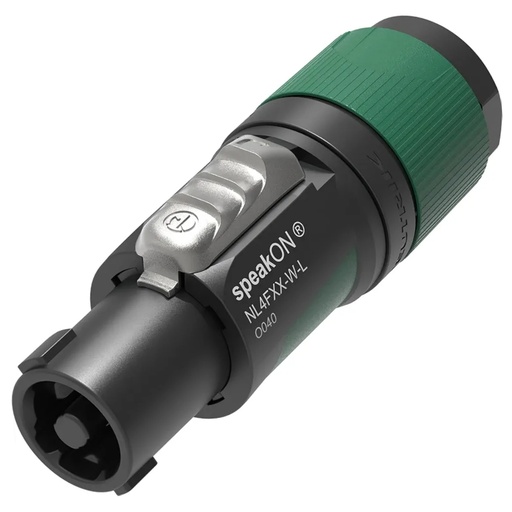

NL4FXX-WL 4 polos, diámetro exterior del cable: 10-16 mm
Los prensaestopas de colores (XXS-) y (XXL-) están disponibles como accesorios, ver PRENSAESTOPAS DE CONEXIÓN NEUTRIK SPEAKON - serie XX .

Modelo: NL4FX o NL4FXX


Conector de cable de 4 polos para Cornetas

El estándar de la industria para conexiones de altavoces ofrece conectores de cable extremadamente confiables y robustos con un sistema de bloqueo confiable. Cuentan con contactos sólidos con terminales tipo tornillo que incluyen una protección de cable trenzado que también ofrece terminación de soldadura.

Información técnica
• Tipo de conexión hablar ON
• Género femenino

Eléctrico
• Resistencia de contacto < 2 mΩ (después de su vida útil)
• Rigidez dieléctrica 4 kVdc (pico)
• Resistencia de aislamiento > 1 GΩ (después del calor húmedo)
• Corriente nominal por contacto 40 A rms continuo
• Corriente nominal por contacto Señal de audio de 50 A, ciclo de trabajo del 50 %
• Tensión nominal 250 V ca
Atención, ¡speakON NO debe usarse como conector de red o fuente de alimentación de CA!

Mecánico
• Cable O.D. 7 - 14,5 mm
• Retención del cable ≥ 220 N (sujeto al diámetro exterior del cable y al material)
• Vida útil > 5000 ciclos de acoplamiento
• Tamaño del cable 4 mm² / 6 mm² (terminales tipo tornillo/soldadura)
• Tamaño del cable 12 AWG / 10 AWG
• Terminales tipo tornillo de cableado o soldadura
• Dispositivo de bloqueo Quick Lock (pestillo)

Material
• Recubrimiento de contactos 4 µm Ag
• Contactos Latón (CuZn39Pb3)
• Insertar PBTP 20 % GR
• Elemento de cierre Fundición inyectada de zinc (ZnAl4Cu1)
• Concha PBTP 20 % GR
• Alivio de tensión Poliacetal (POM)

Ambiental
• Inflamabilidad UL 94 HB
• Soldabilidad Cumple con IEC 68-2-20
• Rango de temperatura -30 °C a +80 °C

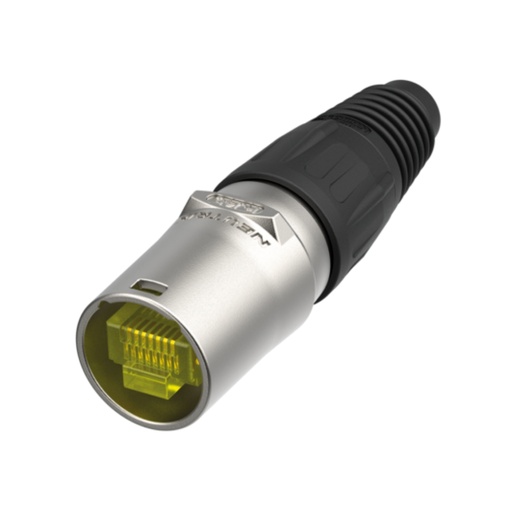

Modelo: NE8FF


El portador del conector del cable consiste en una carcasa de níquel, mandril y bota. La funda (igual por fuera a XLR) es adecuada para diámetros de cable de 3,5 a 0.315 in. Solo para cables no premontados. El portador del conector del cable no incluye un enchufe RJ45. El portador de conectores de cable etherCON actualiza un conector RJ45 convencional a una solución bloqueable extremadamente robusta. ATENCIÓN: El NE8MX-1 no incluye un enchufe RJ45, ni se interconecta con los conectores de chasis Neutrik NE8FDY-C6 y NE8FDY-C6-B Cat 6. Características y beneficios El sistema RJ45 para entornos hostiles y exigentes El portador de conectores de cable acepta los enchufes RJ45 más comunes (ver lista en descargas)Carcasa resistente y alivio de tensión único tipo mandril Protege las conexiones Ethernet en una variedad de aplicaciones de tipo comercial y está diseñado para evitar la rotura de los componentes frágiles de los conectores RJ45.

Funciones y detalles
El sistema RJ45 para entornos duros y exigentes
Carcasa resistente fundida a presión y alivio de tensión único tipo mandril
Permite el montaje de cables RJ45 convencionales no premontados
El portador de conectores de cable acepta los enchufes RJ45 más comunes
Protege las conexiones Ethernet en una variedad de aplicaciones de tipo comercial y está diseñado para evitar la rotura de los componentes frágiles de los conectores RJ45 estándar

Modelo: NAC3MPXXB


Conector de salida para electrodomésticos, terminales de pestaña plana de 3/16", gris

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución muy fiable combinada con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos ofrecen una resistencia eléctrica superior gracias a su diseño CBC, conforme a la norma IEC 60320-1.
Los acopladores de electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para acoplarse o desacoplarse durante el uso normal, ya sea con tensión o bajo carga, al utilizarse con conectores y conectores de enchufe de la serie FXX.

Características
Conector monofásico bloqueable
Certificado según IEC 60320-1 y UL 60320-1
UL US 498 / UL CA 498
Certificado según UL-1977 y CAN/CSA-C22.2 No. 182.3
Extremadamente robusto y confiable
Materiales UL94 V-0
Reemplazo directo para NAC3MXXB; se acopla a los conectores de cable NAC3FXXB
3 contactos para línea, neutro y tierra de seguridad preacoplamiento
Sistema de cierre giratorio rápido y sencillo Versiones de entrada (azul) y salida (gris) con diferentes llaves para evitar la posibilidad de intercomunicación
Adecuado para recintos cortafuegos según IEC 62368-1

Información técnica

Género masculino

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 1 GΩ (después de la prueba de calor húmedo IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA
UL 1977: 20 A 250 V CA

Mecánico
Vida > 5000 ciclos de apareamiento
Tamaño del cable 2,5 mm²
Tamaño del cable 12 AWG

Material
Recubrimiento de contacto Agricultura
Elemento de bloqueo Acero inoxidable
Caparazón Poliamida (PA 6.6)
Contactos Aleación de cobre

Ambiental
Inflamabilidad UL 94 V-0
Clase de protección IP 20
Rango de temperatura -30 °C a +80 °C
Reemplaza al NAC3MPB

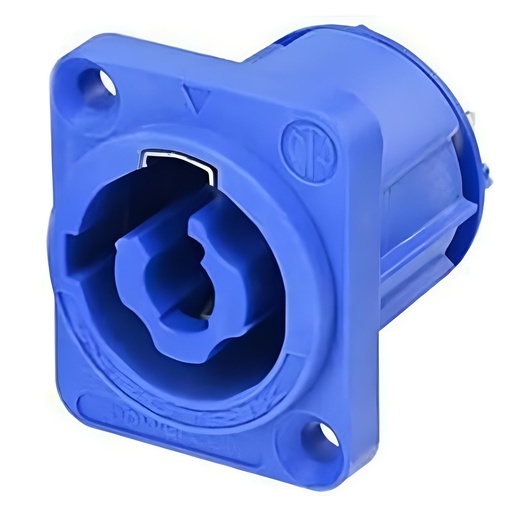

Modelo: NAC3MPXXA

Neutrik
NAC3MPXXA
Descargar hoja de datos
Conector de entrada de electrodomésticos, terminales de pestaña plana de 3/16", azul

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución muy fiable combinada con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos ofrecen una resistencia eléctrica superior gracias a su diseño CBC, conforme a la norma IEC 60320-1.
Los acopladores de electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para acoplarse o desacoplarse durante el uso normal, ya sea con tensión o bajo carga, al utilizarse con conectores y conectores de enchufe de la serie FXX.

Neutrik
NAC3MPXXA
Descargar hoja de datos
Conector de entrada de electrodomésticos, terminales de pestaña plana de 3/16", azul

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución muy fiable combinada con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos ofrecen una resistencia eléctrica superior gracias a su diseño CBC, conforme a la norma IEC 60320-1.

Los acopladores de electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para acoplarse o desacoplarse durante el uso normal, ya sea con tensión o bajo carga, al utilizarse con conectores y conectores de enchufe de la serie FXX.

Características
Conector monofásico bloqueable
Certificado según IEC 60320-1 y UL 60320-1
UL US 498 / UL CA 498

Certificado según UL-1977 y CAN/CSA-C22.2 No. 182.3
Extremadamente robusto y confiable
Materiales UL94 V-0

Reemplazo directo para NAC3MXXA; se acopla a los conectores de cable NAC3FXXA
3 contactos para línea, neutro y tierra de seguridad preacoplamiento

Sistema de cierre giratorio rápido y sencillo Versiones de entrada (azul) y salida (gris) con diferentes llaves para evitar la posibilidad de intercomunicación
Adecuado para recintos cortafuegos según IEC 62368-1

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 1 GΩ (después de la prueba de calor húmedo IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA
UL 1977: 20 A 250 V CA

Mecánico
Vida > 5000 ciclos de apareamiento
Tamaño del cable 2,5 mm²
Tamaño del cable 12 AWG

Material
Recubrimiento de contacto Agricultura
Elemento de bloqueo Acero inoxidable
Caparazón Poliamida (PA 6.6)
Contactos Aleación de cobre

Ambiental
Inflamabilidad UL 94 V-0
Clase de protección IP 20
Rango de temperatura -30 °C a +80 °C
Reemplaza al NAC3MPA-1

Modelo: NAC3MPXXB-WOT


Conector de salida para electrodomésticos, terminales de pestaña plana de 3/16", gris, sin divisor de aislamiento, solo para montaje en PCB. Si no se requiere montaje en PCB, elija NAC3MPXXB.

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos allí donde se necesita una solución muy fiable en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos tienen una resistencia eléctrica superior debido a su diseño CBC según IEC 60320-1.
Los acopladores para electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para activarse o desactivarse durante el uso normal cuando están activos o bajo carga cuando se utilizan con conectores y conectores enchufables de la(s) serie(s) FXX.

Características y beneficios
Conector monofásico bloqueable
Certificado según IEC 60320-1 y UL 60320-1
UL US 498 / UL CA 498
Certificado según UL-1977 y CAN/CSA-C22.2 No. 182.3
Extremadamente robusto y confiable
Materiales UL94 V-0
Reemplazo directo para NAC3MXXB-WOT; Se acopla a los conectores de cable NAC3FXXB
3 contactos para línea, neutro y tierra de seguridad preacoplamiento
Sistema de cierre giratorio rápido y sencillo Versiones de entrada (azul) y salida (gris) con diferentes llaves para evitar la posibilidad de intercomunicación
Apto para recintos cortafuegos según. según IEC 62368-1

Información técnica

Género masculino

Eléctrico
Resistencia de volumen ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 1 GΩ (después de la prueba de calor húmedo IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Tensión nominal Europa EN 60320-1: 16 A 250 V CA
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA
UL 1977: 20 A 250 V CA

Datos mecánicos
vida > 5000 ciclos de apareamiento
Sección transversal del conductor 2,5 mm²
Tamaño del cable 12 AWG

material
Recubrimiento de contacto Agricultura
Cierre acero inoxidable
Alojamiento Poliamida (PA 6.6)
Contactos aleación de cobre

Ambiente
Inflamabilidad UL 94 V-0
Rango de temperatura -30 °C a +80 °C
Soldabilidad (para PCB) Cumple con la norma IEC 68-2-20

Modelo: NAC3MPXXA-WOT


Conector de entrada para electrodomésticos, terminales de lengüeta plana de 3/16", azul, sin divisor de aislamiento, solo para montaje en PCB. Si no se requiere montaje en PCB, elija NAC3MPXXA.

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos allí donde se necesita una solución muy fiable en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos tienen una resistencia eléctrica superior debido a su diseño CBC según IEC 60320-1.

Los acopladores para electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para activarse o desactivarse durante el uso normal cuando están activos o bajo carga cuando se utilizan con conectores y conectores enchufables de la(s) serie(s) FXX.

Características y beneficios
Conector monofásico bloqueable
Certificado según IEC 60320-1 y UL 60320-1
UL US 498 / UL CA 498
Certificado según UL-1977 y CAN/CSA-C22.2 No. 182.3
Extremadamente robusto y confiable
Materiales UL94 V-0
Reemplazo directo para NAC3MXXA-WOT; Se acopla a los conectores de cable NAC3FXXA
3 contactos para línea, neutro y tierra de seguridad preacoplamiento

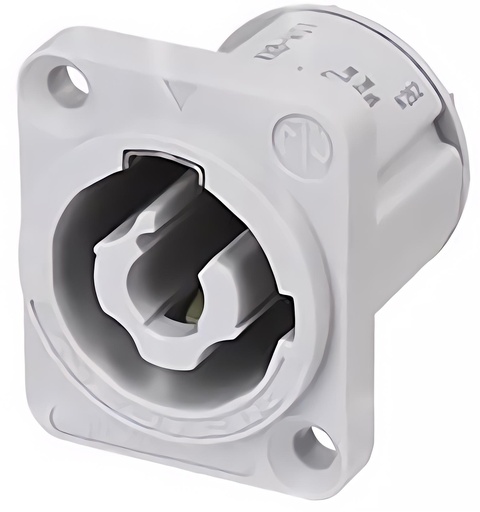

Sistema de cierre giratorio rápido y sencillo Versiones de entrada (azul) y salida (gris) con diferentes llaves para evitar la posibilidad de intercomunicación
Apto para recintos cortafuegos según. según IEC 62368-1

Información técnica

Género masculino

Eléctrico
Resistencia de volumen ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC/2,8 kV CA
Resistencia de aislamiento > 1 GΩ (después de la prueba de calor húmedo IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Tensión nominal Europa EN 60320-1: 16 A 250 V CA
Tensión nominal EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA
UL 1977: 20 A 250 V CA
Datos mecánicos
vida > 5000 ciclos de apareamiento
Sección transversal del conductor 2,5 mm²
12 AWG

material
Recubrimiento de contacto Agricultura
Cierre acero inoxidable
Alojamiento Poliamida (PA 6.6)
Contactos aleación de cobre

Ambiente
Inflamabilidad UL 94 V-0
Rango de temperatura –30 a +80 °C
Soldabilidad (para PCB) Cumple con la norma IEC 68-2-20

Modelo: NL2FXX-W-S

Conector de cable SpeakON de 2 polos, conjunto de terminales de tornillo, protección contra tirones tipo mandril para diámetros de cable de 6 a 12 mm

Los conectores SpeakON son el estándar de la industria para la conexión de altavoces. Esta serie de productos ofrece conectores de cable extremadamente fiables y robustos con un sistema de cierre por torsión de eficacia probada. Los conectores de cable SpeakON cuentan con contactos sólidos con terminales de tornillo que incluyen protección para cable trenzado.

Características
Compatible con conector de chasis de 2 polos, así como con conector de chasis de 4 polos (contactos +1/-1)
Diseño ergonómico con carcasa moldeada de dos componentes antideslizante
Clasificación de corriente de hasta 37 A rms
Casquillo de bloqueo y alivio de tensión exclusivos de Neutrik para diámetros de cable de 6 mm a 12 mm
Certificado según IEC 61984, por lo que se acepta como componente de equipo según IEC 62368-1
Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 2,8 kVCA
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos electrónicos 2
Clasificación Europa IEC 61984: 37 A 250 V CA
Clasificación en EE. UU. UL1977: 35 A 250 V CA
Clasificación de Canadá CSA C22.2 N.° 182.3: 24 A 250 V CA
Atención Este producto no está diseñado para usarse como conector de alimentación de CA.
PRECAUCIÓN: NO ESTÁ DISEÑADO PARA INTERRUMPIR LA CORRIENTE.

Mecánico
Diámetro exterior del cable 6 – 12 milímetros
Vida típicamente 5.000 ciclos de apareamiento
Tamaño del cable (mm) 1,5 – 4 mm²
Tamaño del cable (AWG) 17 – 11 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE
Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

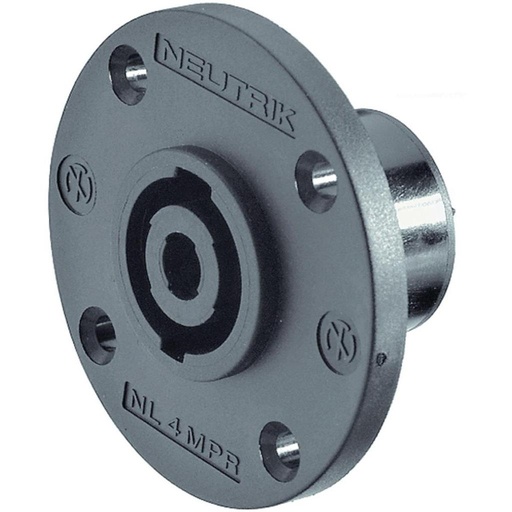

Modelo: NL4MPR


Conectores para Cornetas y Amplificadores

Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño redondo, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.


• Género masculino
Eléctrico
Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

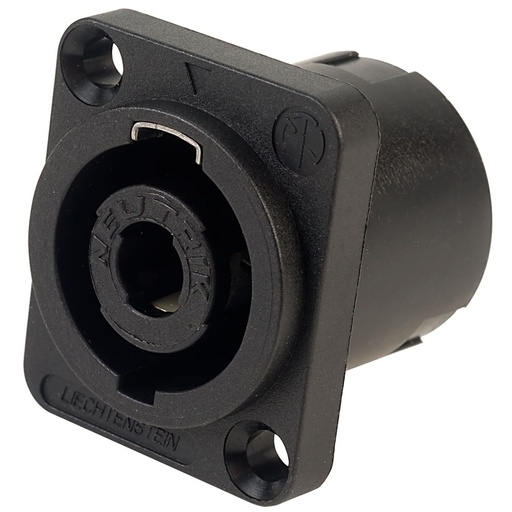

Conector de chasis de 4 polos, brida negra tamaño D, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.

Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño D, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.


• Género masculino
Eléctrico
• Resistencia de contacto ≤ 2 mΩ
• Rigidez dieléctrica 2,8 kVac
• Resistencia de aislamiento >0,1 GΩ (después del calor húmedo)
• Corriente nominal por contacto 25 A rms continuos (clasificación de audio significativamente mayor, dependiendo de la señal)
• Tensión nominal 250 V ca
Atención, ¡speakON NO debe usarse como conector de red o fuente de alimentación de CA!

Mecánico
• Vida útil > 5000 ciclos de acoplamiento
• Terminación Lengüetas planas de 3/16" (p. ej. NLFASTON)
• Dispositivo de bloqueo Quick Lock
• Forma del chasis D

Disposición de posición de orificio estándar, orificios pasantes
Material
• Chapado de contacto Ag
• Elemento de bloqueo Acero inoxidable
• Poliamida exterior (PA 6.6)
• Contactos Aleación de cobre

Ambiental
Inflamabilidad UL94 V-0
Rango de temperatura -30 °C a +80 °C

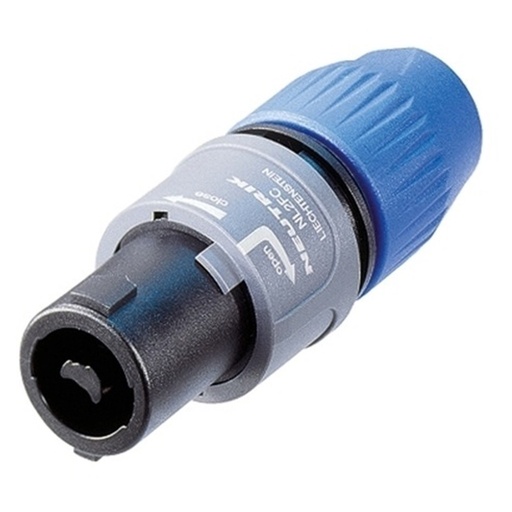

Modelo: NL2FC


Conector de cable de 2 polos para Cornetas

El estándar de la industria para conexiones de altavoces ofrece conectores de cable extremadamente confiables y robustos con un sistema de bloqueo confiable. Cuentan con contactos sólidos con terminales tipo tornillo que incluyen una protección de cable trenzado que también ofrece terminación de soldadura.

Información técnica
• Tipo de conexión hablar ON
• Género femenino

Eléctrico
• Resistencia de contacto < 2 mΩ (después de su vida útil)
• Rigidez dieléctrica 4 kVdc (pico)
• Resistencia de aislamiento > 1 GΩ (después del calor húmedo)
• Corriente nominal por contacto 32 A rms continuo
• Tensión nominal 250 V ca
Atención ¡Este producto no está diseñado estrictamente para usarse como conector de red o fuente de alimentación de CA!
PRECAUCIÓN: NO PARA INTERRUMPIR LA CORRIENTE

Mecánico
• Cable O.D. 6 - 10 milímetros
• Retención del cable ≥ 220 N (sujeto al diámetro exterior del cable y al material)
• Vida útil > 5000 ciclos de acoplamiento
• Tamaño del cable 1,5 - 4 mm²
• Tamaño del cable 16 - 12 AWG
• Terminales tipo tornillo de cableado o soldadura
• Dispositivo de bloqueo Quick Lock (pestillo)

Material
• Recubrimiento de contactos 4 µm Ag
• Contactos Latón (CuZn39Pb3)
• Inserto Poliamida (PA 66)
• Elemento de cierre Fundición inyectada de zinc (ZnAl4Cu1)
• Concha PBTP 20 % GR
• Alivio de tensión Poliacetal (POM)

Ambiental
• Inflamabilidad UL 94 V-0
• Soldabilidad Cumple con IEC 68-2-20
• Rango de temperatura -30 °C a +80 °C

Producto ORIGINAL, no se deje engañar con copias Chinas de Mala calidad, se ven igual por fuera pero no aguantan el uso. ESTE PRODUCTO SE VENDE DESARMADO EN UNA BOLSA SELLADA CON LOGO DE NEUTRIK Y DESCRIPCION DEL PRODUCTO, si no NO es original.
