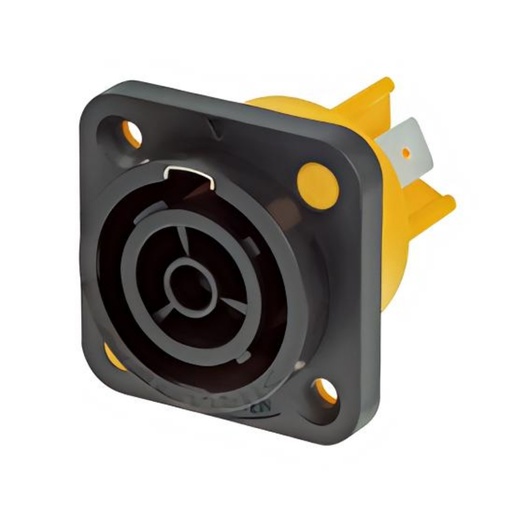

Modelo: NAC3FPX TRUE1-S


Toma de dispositivo, salida de alimentación, pines planos de 6,35 mm

El powerCON TRUE1 es un enchufe para electrodomésticos con cerradura con una capacidad de corriente de hasta 16 A. Reemplaza los conectores IEC donde se necesita una solución muy robusta con un mecanismo de bloqueo para garantizar una conexión eléctrica segura.

El powerCON TRUE1 es un dispositivo enchufable y, por lo tanto, se puede enchufar y desenchufar bajo carga y bajo voltaje.

Características y beneficios

Enchufe del dispositivo de salida de energía

Enchufe de red con conductor neutro
Capacidad de transporte de corriente hasta 16 A (EE. UU.: 20 A)
Sistema de bloqueo rápido y sencillo
Extremadamente robusto y confiable
Certificado ENEC según IEC 60320
Componentes reconocidos por UL
Protección IP65 en combinación con SCNAC-MPX/PX/FPX (enchufado o con tapa cerrada)

Información técnica

Eléctrico
Resistencia de volumen ≤ 3 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 0,1 GΩ (después de la prueba de calor húmedo)
Número de contactos eléctricos 2 + Educación Física
Corriente nominal por contacto 16 A rms (EE. UU.: 20 A)
Tensión nominal 250 V CA
Datos mecánicos
vida > 5000 ciclos de apareamiento
Sección transversal del conductor 2,5 mm²
Sección transversal del conductor 12 AWG

material
Recubrimiento de contacto 2 µm de Ag
Elemento de bloqueo Acero inoxidable
Alojamiento Poliamidas (PA 6.6)
Contactos Cobre para resortes (CuSn0.2)

Ambiente
Inflamabilidad UL 94 V-0
Rango de temperatura -30°C - +80°C

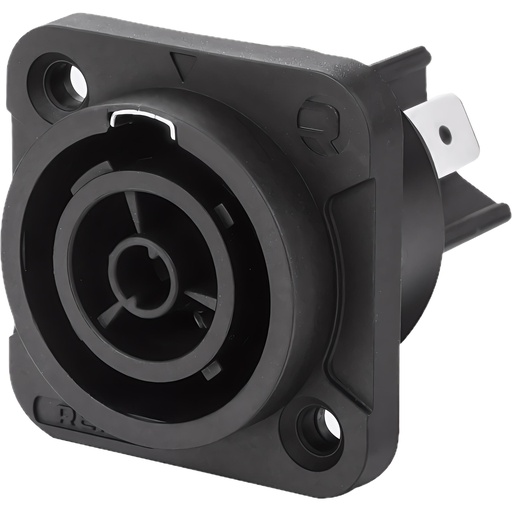

Modelo: RRAC3F-X-000


Conector de chasis de toma de corriente con cerradura, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Conector de chasis de toma de corriente con cerradura, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Eléctrico
Número de contactos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación en EE. UU. UL 60320-1: 20 A 250 V CA
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de contacto ≤ 2 mΩ
Resistencia de aislamiento (después del calor húmedo) > 1 GΩ

Mecánico
Método de retención Bloqueo giratorio
Vida > 5000 ciclos de apareamiento
Alambrado Pestañas planas 6,35 x 0,8 mm

Material
Caparazón Poliamida
Contactos Aleación de cobre
Recubrimiento de contacto Agricultura
Elemento de bloqueo Acero inoxidable

Ambiental
Rango de temperatura -30 °C a +80 °C
Inflamabilidad UL94 V-0
