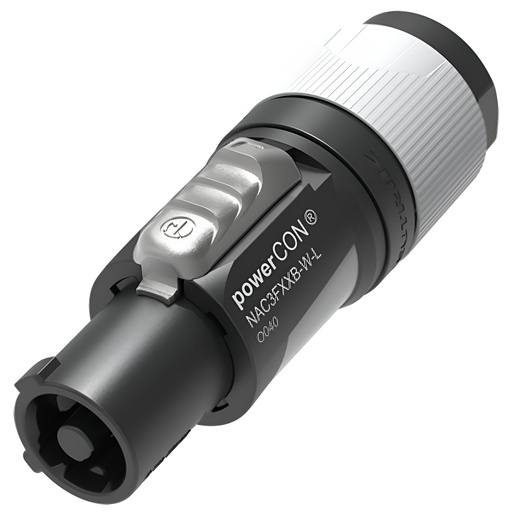

Modelo: NAC3FXXB-W-L


Conector de cable de red de CA con bloqueo, codificado por color (GRIS) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 10 a 18 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498

Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.

Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 10 mm a 16 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 10 – 16 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 14 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

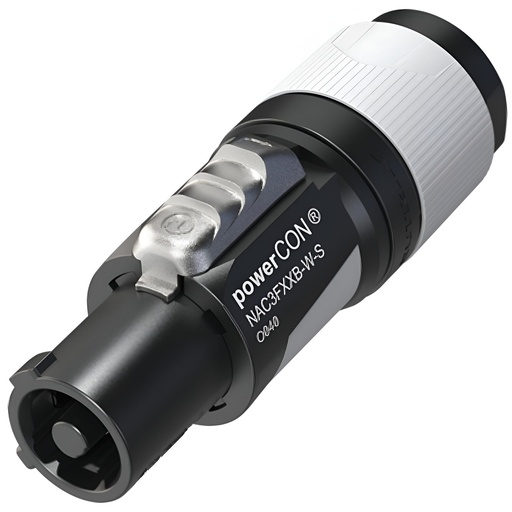

Modelo: NAC3FXXB-W-S


Conector de cable de red de CA con bloqueo, codificado por color (gris) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 6 a 12 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498
Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 6 - 12 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 16 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

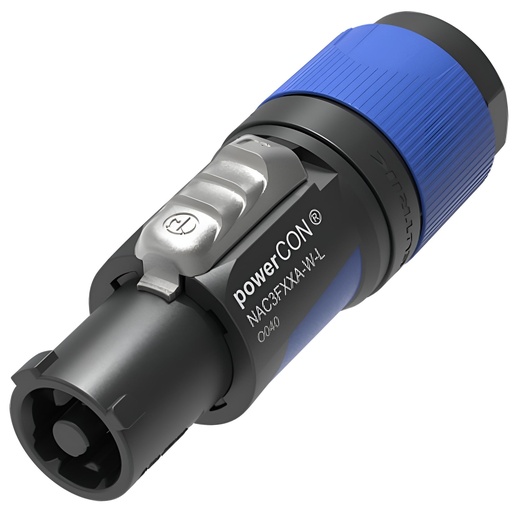

Modelo: NAC3FXXA-W-L


Conector de cable de red de CA con bloqueo, codificado por color (azul) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 10 a 18 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498

Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.

Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 10 mm a 16 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 10 – 16 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 14 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

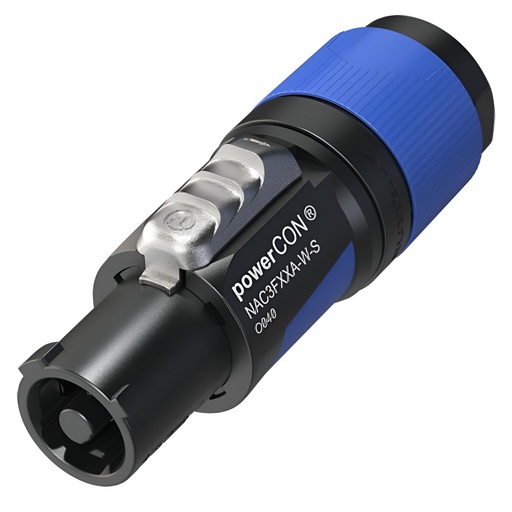

Modelo: NAC3FXXA-W-S


Conector de cable de red de CA con bloqueo, codificado por color (azul) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 6 a 12 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498
Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica
Serie de conectores powerCON azul/gris
Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 6 - 12 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 16 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

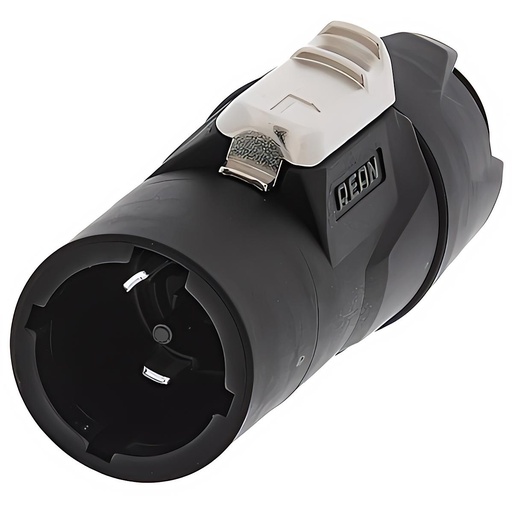

Modelo: RCAC3F-X-000


Conector de cable hembra bloqueable, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Conector de cable hembra bloqueable, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Información técnica

Tipo de conexión Conectores de alimentación

Eléctrico
Número de contactos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación en EE. UU. UL 60320-1: 20 A 250 V CA
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de contacto ≤ 2 mΩ
Resistencia de aislamiento (después del calor húmedo) > 0,1 GΩ

Mecánico
Método de retención Bloqueo giratorio
Vida > 5000 ciclos de apareamiento
Rango de diámetro exterior del cable 6 - 12 milímetros
Alambrado Terminales de tornillo
Tamaño del cable 1,0 - 2,5 mm²
Tamaño del cable 12 AWG

Material
Caparazón Poliamida
Insertar Poliamida
Contactos Aleación de cobre
Recubrimiento de contacto Agricultura
Alivio de tensión PBT

Ambiental
Rango de temperatura-30 °C a +80 °C
Inflamabilidad UL94 V-0

Modelo: RCAC3M-X-000


Conector de cable hembra bloqueable, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Conector de cable macho bloqueable, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Información técnica

Tipo de conexión Conectores de alimentación

Eléctrico
Número de contactos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación en EE. UU. UL 60320-1: 20 A 250 V CA
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de contacto ≤ 2 mΩ
Resistencia de aislamiento (después del calor húmedo) > 0,1 GΩ

Mecánico
Método de retención Bloqueo giratorio
Vida > 5000 ciclos de apareamiento
Rango de diámetro exterior del cable 6 - 12 milímetros
Alambrado Terminales de tornillo
Tamaño del cable 1,0 - 2,5 mm²
Tamaño del cable 12 AWG

Material
Caparazón Poliamida
Insertar Poliamida
Contactos Aleación de cobre
Recubrimiento de contacto Agricultura
Alivio de tensión PBT

Ambiental
Rango de temperatura-30 °C a +80 °C
Inflamabilidad UL94 V-0
