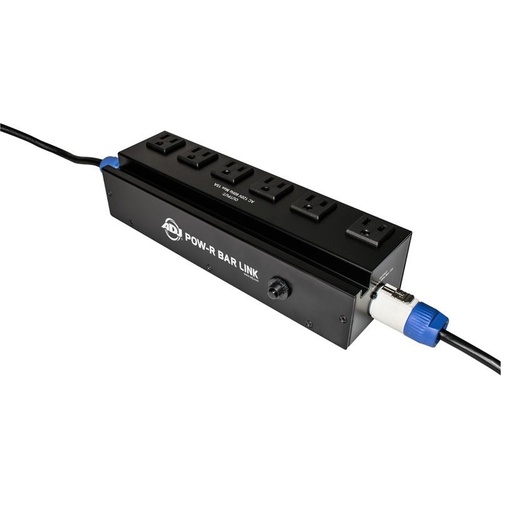

Modelo: POW-R BAR LINK


Barra de alimentación con seis enchufes Edison de 3 clavijas, un conector de entrada de alimentación con bloqueo y un conector de paso de salida de alimentación con bloqueo para conectar a ENLACES DE BARRA POW-R adicionales.

El ADJ POW-R BAR LINK es una herramienta innovadora para cualquier artista, escenario o instalación que trabaje y que ayude a facilitar la alimentación de dispositivos electrónicos. Incorpora 6 tomas de corriente alterna protegidas contra sobretensiones, un conector de entrada de energía con bloqueo ( powercon ) y un conector de paso de salida de energía con bloqueo ( powercon ) para conectar múltiples unidades POW-R BAR LINK.

El POW-R BAR LINK tiene un diseño de caja metálica robusta y está diseñado para soportar los rigores de las giras y puestas en escena. Solo está disponible con enchufes Edison de 120 V para su venta en Norteamérica.

Especificaciones
• Seis tomas de corriente Edison de CA de 3 clavijas con protección contra sobretensiones
• Bloqueo de energía dentro y fuera para vincular a otros POW-R BAR LINKs
• Estante para colocar el teléfono móvil o la tableta mientras se carga
• Construcción metálica de alta resistencia diseñada para soportar los rigores de la carretera
• Perno M10 en la parte trasera para fijarlo a una abrazadera y colgarlo en una viga

Eléctrico:
• Corriente máxima de salida de CA: 15 amperios
• Voltaje de funcionamiento: 120 VCA, 60 Hz
• Modo de protección contra picos: Línea a neutral
• Voltaje de sujeción de pico: pico de 185 VCA a 3000 amperios
• Disipación de energía: 1800 julios
• Sobretensión máxima: 6000 amperios
• Voltaje máximo de funcionamiento continuo: 130 VCA RMS
• Disyuntor incorporado en el interruptor ON/OFF
• Aprobado por ETL
#818651020601 SKU#PWR793

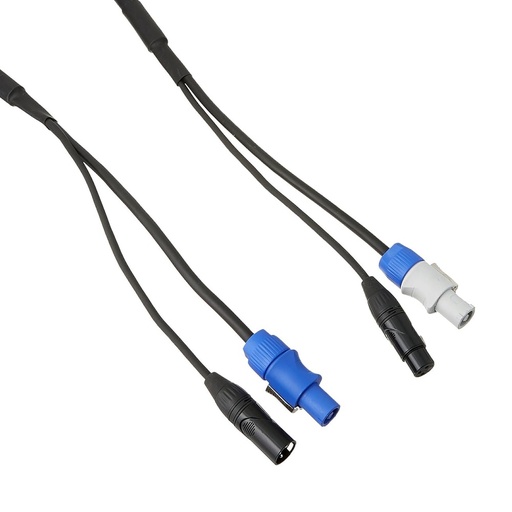

Modelo: AC3PPCON12


Cable XLR DMX de 3 pines y enlace de alimentación de corriente con conector tipo powerCON con bloqueo

Cable de enlace de alimentación con bloqueo de calibre 16 y XLR DMX de 3 pines de 3.66mts (12 pies). Para uso únicamente en lugares secos.

Cable de enlace combinado de datos DMX y bloqueo de alimentación interior

3.66mts (12 pies) de extremo a extremo

Chaqueta de PVC (66 x 0,20) x3 Cobre

HDPE 2x19x0,15 hilos

Escudo TC trenzado 6x16x0.12

#Cornetas #Altavoces #Audio #Iluminacion #corriente #powercon #canon #neutrik

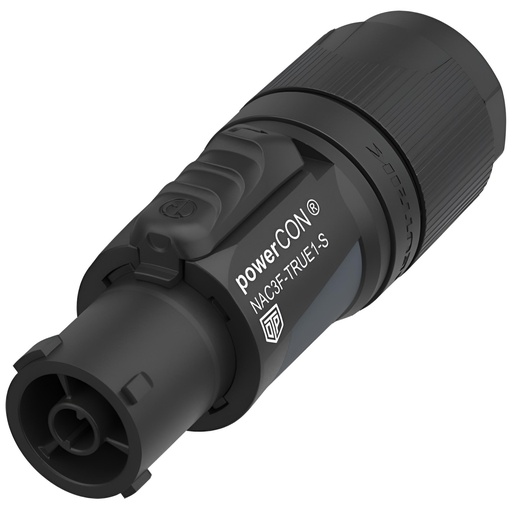

Modelo: NAC3F-TRUE1-S


El powerCON TRUE1 es un conector de red con bloqueo para aplicaciones exigentes. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución robusta con dispositivo de bloqueo para garantizar una conexión eléctrica segura.

El powerCON TRUE1 es una serie de conectores con capacidad de corte (CBC), lo que significa que puede conectarse o desconectarse con o sin carga.

Características y beneficios
Conector de alimentación sellado de alta resistencia para entornos hostiles y exigentes
Utiliza materiales resistentes a los rayos UV de alto impacto.
Conector monofásico bloqueable
Extremadamente robusto y confiable
Certificado ENEC y VDE según IEC 60320-1 y EN IEC 60320-1
Certificado por UL y CSA según UL 60320-1 y CSA 22.2 No. 60320-1
IP65 e IP67 (acoplados o con tapa cerrada)
Conector de red auténtico con capacidad de corte (CBC)
Sistema de bloqueo giratorio fácil y confiable
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm (0,23 – 0,47 pulgadas)

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento >0,1 GΩ (después de la prueba de humedad y calor IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa 16 A / 250 V CA según EN IEC 60320-1
Calificación de América 20 A / 250 V CA según UL 60320-1
20 A / 250 V CA según CSA C22.2 N.º 60320-1

Datos mecánicos
Diámetro exterior del cable 6 - 12 mm (0,23 – 0,47 pulgadas)
Vida > 5000 ciclos de apareamiento
Tamaño del cable (mm²) 1,0 – 2,5 mm²
Tamaño del cable (AWG) 14 AWG

Material
Recubrimiento de contacto 2 μm de Ag
Elemento de bloqueo Poliamida (PA 66)
Contactos Aleación de cobre
Insertar Poliamida (PA 66)
Caparazón Poliamida (PA 66)
Alivio de tensión Policetona

Ambiente
Inflamabilidad UL 94 V-0
Clase de protección IP 65 / 67 (acoplado o con tapas cerradas)
Resistencia a los rayos UV El material con clasificación F1 resiste la exposición a los rayos UV
Rango de temperatura -30 °C a +80 °C según IEC 61984
-5 °C a +40 °C según IEC 60320-1

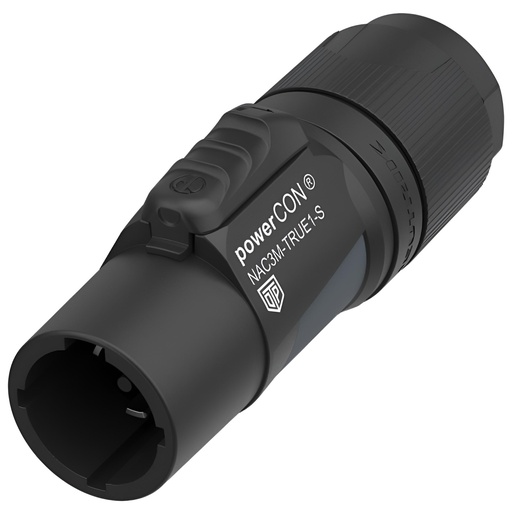

Modelo: NAC3M-TRUE1-S


El powerCON TRUE1 es un conector de red con bloqueo para aplicaciones exigentes. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución robusta con dispositivo de bloqueo para garantizar una conexión eléctrica segura.

El powerCON TRUE1 es una serie de conectores con capacidad de corte (CBC), lo que significa que puede conectarse o desconectarse con o sin carga.

Características y beneficios
Conector de alimentación sellado de alta resistencia para entornos hostiles y exigentes
Utiliza materiales resistentes a los rayos UV de alto impacto.
Conector monofásico bloqueable
Extremadamente robusto y confiable
Certificado ENEC y VDE según IEC 60320-1 y EN IEC 60320-1
Certificado por UL y CSA según UL 60320-1 y CSA 22.2 No. 60320-1
IP65 e IP67 (acoplados o con tapa cerrada)
Conector de red auténtico con capacidad de corte (CBC)
Sistema de bloqueo giratorio fácil y confiable
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm (0,23 – 0,47 pulgadas)

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento >0,1 GΩ (después de la prueba de humedad y calor IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa 16 A / 250 V CA según EN IEC 60320-1
Calificación de América 20 A / 250 V CA según UL 60320-1
20 A / 250 V CA según CSA C22.2 N.º 60320-1

Datos mecánicos
Diámetro exterior del cable 6 - 12 mm (0,23 – 0,47 pulgadas)
Vida > 5000 ciclos de apareamiento
Tamaño del cable (mm²) 1,0 – 2,5 mm²
Tamaño del cable (AWG) 14 AWG

Material
Recubrimiento de contacto 2 μm de Ag
Elemento de bloqueo Poliamida (PA 66)
Contactos Aleación de cobre
Insertar Poliamida (PA 66)
Caparazón Poliamida (PA 66)
Alivio de tensión Policetona

Ambiente
Inflamabilidad UL 94 V-0
Clase de protección IP 65 / 67 (acoplado o con tapas cerradas)
Resistencia a los rayos UV El material con clasificación F1 resiste la exposición a los rayos UV
Rango de temperatura -30 °C a +80 °C según IEC 61984
-5 °C a +40 °C según IEC 60320-1

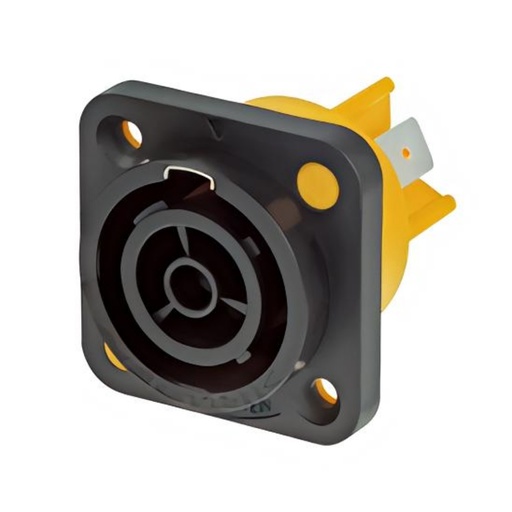

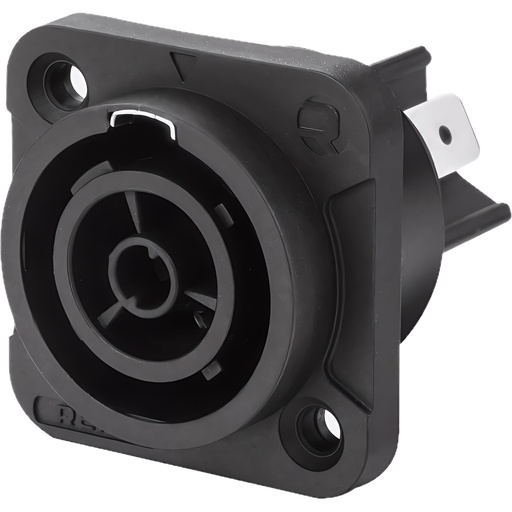

Modelo: NAC3FPX TRUE1-S


Toma de dispositivo, salida de alimentación, pines planos de 6,35 mm

El powerCON TRUE1 es un enchufe para electrodomésticos con cerradura con una capacidad de corriente de hasta 16 A. Reemplaza los conectores IEC donde se necesita una solución muy robusta con un mecanismo de bloqueo para garantizar una conexión eléctrica segura.

El powerCON TRUE1 es un dispositivo enchufable y, por lo tanto, se puede enchufar y desenchufar bajo carga y bajo voltaje.

Características y beneficios

Enchufe del dispositivo de salida de energía

Enchufe de red con conductor neutro
Capacidad de transporte de corriente hasta 16 A (EE. UU.: 20 A)
Sistema de bloqueo rápido y sencillo
Extremadamente robusto y confiable
Certificado ENEC según IEC 60320
Componentes reconocidos por UL
Protección IP65 en combinación con SCNAC-MPX/PX/FPX (enchufado o con tapa cerrada)

Información técnica

Eléctrico
Resistencia de volumen ≤ 3 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 0,1 GΩ (después de la prueba de calor húmedo)
Número de contactos eléctricos 2 + Educación Física
Corriente nominal por contacto 16 A rms (EE. UU.: 20 A)
Tensión nominal 250 V CA
Datos mecánicos
vida > 5000 ciclos de apareamiento
Sección transversal del conductor 2,5 mm²
Sección transversal del conductor 12 AWG

material
Recubrimiento de contacto 2 µm de Ag
Elemento de bloqueo Acero inoxidable
Alojamiento Poliamidas (PA 6.6)
Contactos Cobre para resortes (CuSn0.2)

Ambiente
Inflamabilidad UL 94 V-0
Rango de temperatura -30°C - +80°C

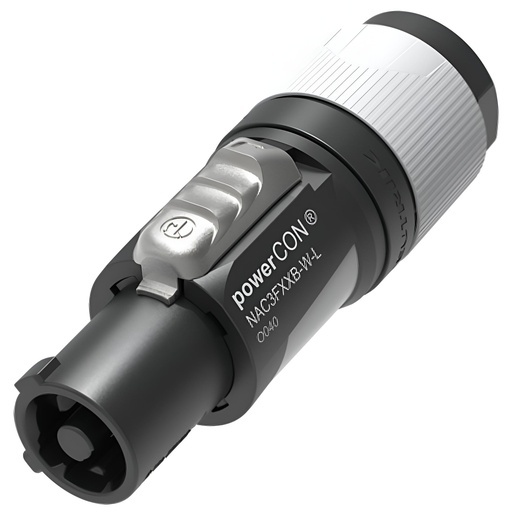

Modelo: NAC3FXXB-W-L


Conector de cable de red de CA con bloqueo, codificado por color (GRIS) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 10 a 18 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498

Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.

Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 10 mm a 16 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 10 – 16 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 14 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

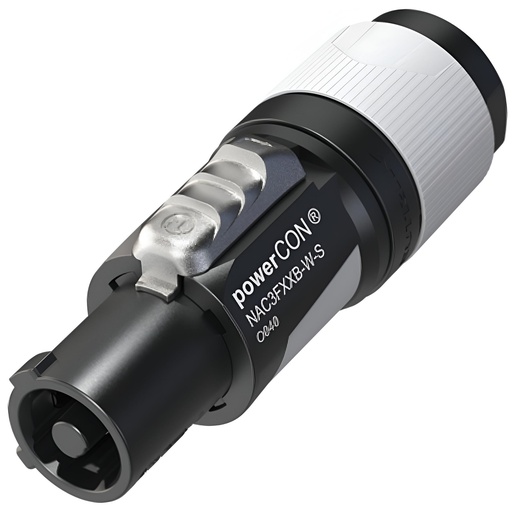

Modelo: NAC3FXXB-W-S


Conector de cable de red de CA con bloqueo, codificado por color (gris) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 6 a 12 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498
Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 6 - 12 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 16 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

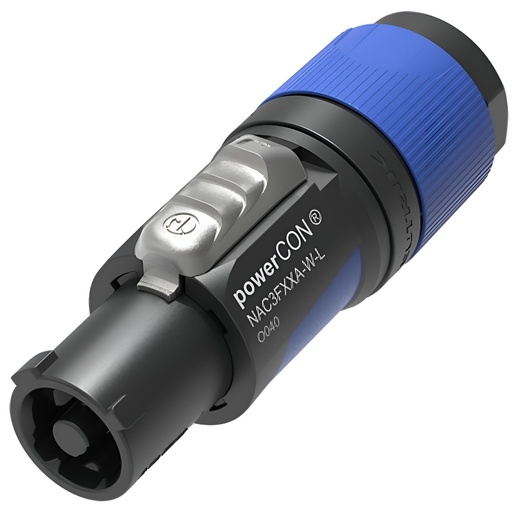

Modelo: NAC3FXXA-W-L


Conector de cable de red de CA con bloqueo, codificado por color (azul) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 10 a 18 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498

Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.

Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 10 mm a 16 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 10 – 16 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 14 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

Modelo: NAC3FXXA-W-S


Conector de cable de red de CA con bloqueo, codificado por color (azul) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 6 a 12 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498
Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica
Serie de conectores powerCON azul/gris
Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 6 - 12 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 16 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

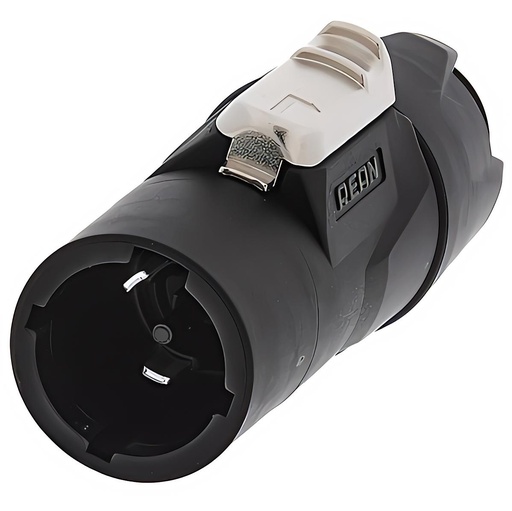

Modelo: RCAC3F-X-000


Conector de cable hembra bloqueable, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Conector de cable hembra bloqueable, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Información técnica

Tipo de conexión Conectores de alimentación

Eléctrico
Número de contactos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación en EE. UU. UL 60320-1: 20 A 250 V CA
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de contacto ≤ 2 mΩ
Resistencia de aislamiento (después del calor húmedo) > 0,1 GΩ

Mecánico
Método de retención Bloqueo giratorio
Vida > 5000 ciclos de apareamiento
Rango de diámetro exterior del cable 6 - 12 milímetros
Alambrado Terminales de tornillo
Tamaño del cable 1,0 - 2,5 mm²
Tamaño del cable 12 AWG

Material
Caparazón Poliamida
Insertar Poliamida
Contactos Aleación de cobre
Recubrimiento de contacto Agricultura
Alivio de tensión PBT

Ambiental
Rango de temperatura-30 °C a +80 °C
Inflamabilidad UL94 V-0

Modelo: RCAC3M-X-000


Conector de cable hembra bloqueable, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Conector de cable macho bloqueable, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Información técnica

Tipo de conexión Conectores de alimentación

Eléctrico
Número de contactos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación en EE. UU. UL 60320-1: 20 A 250 V CA
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de contacto ≤ 2 mΩ
Resistencia de aislamiento (después del calor húmedo) > 0,1 GΩ

Mecánico
Método de retención Bloqueo giratorio
Vida > 5000 ciclos de apareamiento
Rango de diámetro exterior del cable 6 - 12 milímetros
Alambrado Terminales de tornillo
Tamaño del cable 1,0 - 2,5 mm²
Tamaño del cable 12 AWG

Material
Caparazón Poliamida
Insertar Poliamida
Contactos Aleación de cobre
Recubrimiento de contacto Agricultura
Alivio de tensión PBT

Ambiental
Rango de temperatura-30 °C a +80 °C
Inflamabilidad UL94 V-0

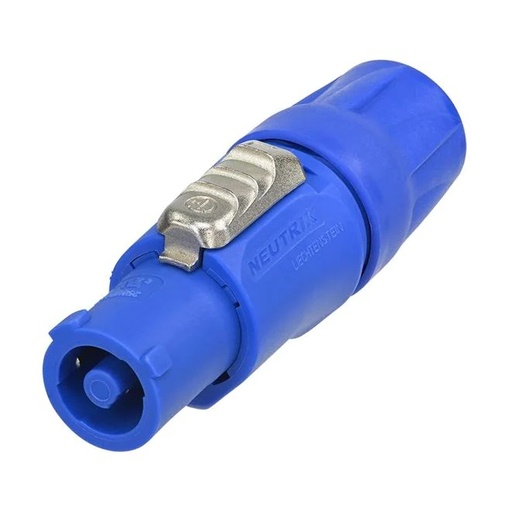

Modelo: NAC3FCA

Modelo: RRAC3F-X-000


Conector de chasis de toma de corriente con cerradura, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Conector de chasis de toma de corriente con cerradura, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Eléctrico
Número de contactos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación en EE. UU. UL 60320-1: 20 A 250 V CA
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de contacto ≤ 2 mΩ
Resistencia de aislamiento (después del calor húmedo) > 1 GΩ

Mecánico
Método de retención Bloqueo giratorio
Vida > 5000 ciclos de apareamiento
Alambrado Pestañas planas 6,35 x 0,8 mm

Material
Caparazón Poliamida
Contactos Aleación de cobre
Recubrimiento de contacto Agricultura
Elemento de bloqueo Acero inoxidable

Ambiental
Rango de temperatura -30 °C a +80 °C
Inflamabilidad UL94 V-0

Modelo: NAC3MPXXB


Conector de salida para electrodomésticos, terminales de pestaña plana de 3/16", gris

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución muy fiable combinada con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos ofrecen una resistencia eléctrica superior gracias a su diseño CBC, conforme a la norma IEC 60320-1.
Los acopladores de electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para acoplarse o desacoplarse durante el uso normal, ya sea con tensión o bajo carga, al utilizarse con conectores y conectores de enchufe de la serie FXX.

Características
Conector monofásico bloqueable
Certificado según IEC 60320-1 y UL 60320-1
UL US 498 / UL CA 498
Certificado según UL-1977 y CAN/CSA-C22.2 No. 182.3
Extremadamente robusto y confiable
Materiales UL94 V-0
Reemplazo directo para NAC3MXXB; se acopla a los conectores de cable NAC3FXXB
3 contactos para línea, neutro y tierra de seguridad preacoplamiento
Sistema de cierre giratorio rápido y sencillo Versiones de entrada (azul) y salida (gris) con diferentes llaves para evitar la posibilidad de intercomunicación
Adecuado para recintos cortafuegos según IEC 62368-1

Información técnica

Género masculino

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 1 GΩ (después de la prueba de calor húmedo IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA
UL 1977: 20 A 250 V CA

Mecánico
Vida > 5000 ciclos de apareamiento
Tamaño del cable 2,5 mm²
Tamaño del cable 12 AWG

Material
Recubrimiento de contacto Agricultura
Elemento de bloqueo Acero inoxidable
Caparazón Poliamida (PA 6.6)
Contactos Aleación de cobre

Ambiental
Inflamabilidad UL 94 V-0
Clase de protección IP 20
Rango de temperatura -30 °C a +80 °C
Reemplaza al NAC3MPB

Modelo: NAC3MPXXA

Neutrik
NAC3MPXXA
Descargar hoja de datos
Conector de entrada de electrodomésticos, terminales de pestaña plana de 3/16", azul

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución muy fiable combinada con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos ofrecen una resistencia eléctrica superior gracias a su diseño CBC, conforme a la norma IEC 60320-1.
Los acopladores de electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para acoplarse o desacoplarse durante el uso normal, ya sea con tensión o bajo carga, al utilizarse con conectores y conectores de enchufe de la serie FXX.

Neutrik
NAC3MPXXA
Descargar hoja de datos
Conector de entrada de electrodomésticos, terminales de pestaña plana de 3/16", azul

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución muy fiable combinada con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos ofrecen una resistencia eléctrica superior gracias a su diseño CBC, conforme a la norma IEC 60320-1.

Los acopladores de electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para acoplarse o desacoplarse durante el uso normal, ya sea con tensión o bajo carga, al utilizarse con conectores y conectores de enchufe de la serie FXX.

Características
Conector monofásico bloqueable
Certificado según IEC 60320-1 y UL 60320-1
UL US 498 / UL CA 498

Certificado según UL-1977 y CAN/CSA-C22.2 No. 182.3
Extremadamente robusto y confiable
Materiales UL94 V-0

Reemplazo directo para NAC3MXXA; se acopla a los conectores de cable NAC3FXXA
3 contactos para línea, neutro y tierra de seguridad preacoplamiento

Sistema de cierre giratorio rápido y sencillo Versiones de entrada (azul) y salida (gris) con diferentes llaves para evitar la posibilidad de intercomunicación
Adecuado para recintos cortafuegos según IEC 62368-1

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 1 GΩ (después de la prueba de calor húmedo IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA
UL 1977: 20 A 250 V CA

Mecánico
Vida > 5000 ciclos de apareamiento
Tamaño del cable 2,5 mm²
Tamaño del cable 12 AWG

Material
Recubrimiento de contacto Agricultura
Elemento de bloqueo Acero inoxidable
Caparazón Poliamida (PA 6.6)
Contactos Aleación de cobre

Ambiental
Inflamabilidad UL 94 V-0
Clase de protección IP 20
Rango de temperatura -30 °C a +80 °C
Reemplaza al NAC3MPA-1

Modelo: NAC3MPXXB-WOT


Conector de salida para electrodomésticos, terminales de pestaña plana de 3/16", gris, sin divisor de aislamiento, solo para montaje en PCB. Si no se requiere montaje en PCB, elija NAC3MPXXB.

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos allí donde se necesita una solución muy fiable en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos tienen una resistencia eléctrica superior debido a su diseño CBC según IEC 60320-1.
Los acopladores para electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para activarse o desactivarse durante el uso normal cuando están activos o bajo carga cuando se utilizan con conectores y conectores enchufables de la(s) serie(s) FXX.

Características y beneficios
Conector monofásico bloqueable
Certificado según IEC 60320-1 y UL 60320-1
UL US 498 / UL CA 498
Certificado según UL-1977 y CAN/CSA-C22.2 No. 182.3
Extremadamente robusto y confiable
Materiales UL94 V-0
Reemplazo directo para NAC3MXXB-WOT; Se acopla a los conectores de cable NAC3FXXB
3 contactos para línea, neutro y tierra de seguridad preacoplamiento
Sistema de cierre giratorio rápido y sencillo Versiones de entrada (azul) y salida (gris) con diferentes llaves para evitar la posibilidad de intercomunicación
Apto para recintos cortafuegos según. según IEC 62368-1

Información técnica

Género masculino

Eléctrico
Resistencia de volumen ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 1 GΩ (después de la prueba de calor húmedo IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Tensión nominal Europa EN 60320-1: 16 A 250 V CA
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA
UL 1977: 20 A 250 V CA

Datos mecánicos
vida > 5000 ciclos de apareamiento
Sección transversal del conductor 2,5 mm²
Tamaño del cable 12 AWG

material
Recubrimiento de contacto Agricultura
Cierre acero inoxidable
Alojamiento Poliamida (PA 6.6)
Contactos aleación de cobre

Ambiente
Inflamabilidad UL 94 V-0
Rango de temperatura -30 °C a +80 °C
Soldabilidad (para PCB) Cumple con la norma IEC 68-2-20

Modelo: NAC3MPXXA-WOT


Conector de entrada para electrodomésticos, terminales de lengüeta plana de 3/16", azul, sin divisor de aislamiento, solo para montaje en PCB. Si no se requiere montaje en PCB, elija NAC3MPXXA.

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos allí donde se necesita una solución muy fiable en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos tienen una resistencia eléctrica superior debido a su diseño CBC según IEC 60320-1.

Los acopladores para electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para activarse o desactivarse durante el uso normal cuando están activos o bajo carga cuando se utilizan con conectores y conectores enchufables de la(s) serie(s) FXX.

Características y beneficios
Conector monofásico bloqueable
Certificado según IEC 60320-1 y UL 60320-1
UL US 498 / UL CA 498
Certificado según UL-1977 y CAN/CSA-C22.2 No. 182.3
Extremadamente robusto y confiable
Materiales UL94 V-0
Reemplazo directo para NAC3MXXA-WOT; Se acopla a los conectores de cable NAC3FXXA
3 contactos para línea, neutro y tierra de seguridad preacoplamiento
Sistema de cierre giratorio rápido y sencillo Versiones de entrada (azul) y salida (gris) con diferentes llaves para evitar la posibilidad de intercomunicación
Apto para recintos cortafuegos según. según IEC 62368-1

Información técnica

Género masculino

Eléctrico
Resistencia de volumen ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC/2,8 kV CA
Resistencia de aislamiento > 1 GΩ (después de la prueba de calor húmedo IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Tensión nominal Europa EN 60320-1: 16 A 250 V CA
Tensión nominal EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA
UL 1977: 20 A 250 V CA
Datos mecánicos
vida > 5000 ciclos de apareamiento
Sección transversal del conductor 2,5 mm²
12 AWG

material
Recubrimiento de contacto Agricultura
Cierre acero inoxidable
Alojamiento Poliamida (PA 6.6)
Contactos aleación de cobre

Ambiente
Inflamabilidad UL 94 V-0
Rango de temperatura –30 a +80 °C
Soldabilidad (para PCB) Cumple con la norma IEC 68-2-20
