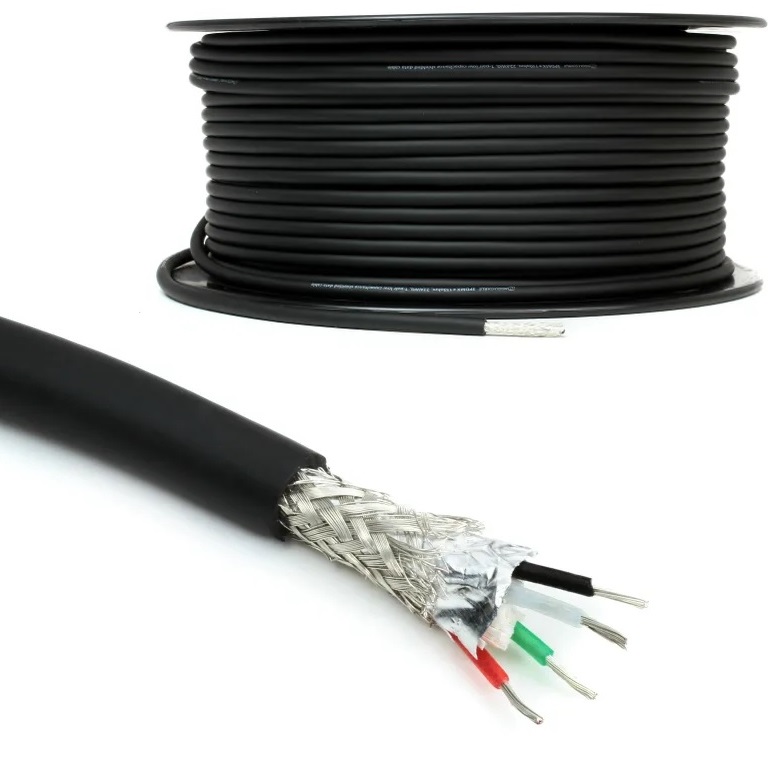

ACCU CABLE AC5CDMX300 Cable DMX 5 PINES ROLLO 90 MTS

Modelo: AC5CDMX300
ROLLO 90mts

Conductores de cobre estañado trenzados 22 AWG (0,15 x 19 ), aislamiento de polietileno, par trenzado, cubierta interior de polietileno, Duofoil® (100% de cobertura) y algodón más un blindaje trenzado de cobre estañado (85% de cobertura), cubierta de PVC.

Conductor: Número de pares: 2
Número total de conductores: 4 (más 1 tierra)
AWG: 22
Cableado: 0,15 x 19
Diámetro del conductor: .0354"
Conducto o material: Cobre estañado TC Aislamiento: Material aislante PE Polietileno Longitud de colocación:
Longitud de colocación: 1.1"
Dirección: mano izquierda
Giros: 10,9 por pie Chaqueta interior:
Material de la chaqueta interior: PE-polietileno
Diámetro de la chaqueta interior: 0,055"
Código de color del par: Verde/Negro/Rojo/Blanco Escudo exterior:
Nombre comercial del escudo exterior: Duofoil®
Tipo de escudo exterior: Cinta/trenzado Material del escudo exterior:
Número de capa: 1, Nombre comercial del material: Dufoil®, Tipo: Cinta, Material: Papel de aluminio-Poliéster, % de cobertura: 100
Número de capa: 2, Nombre comercial del material: Dufoil®, Tipo: Trenzado, Material: Cobre estañado TC, % de cobertura: 85 Cubierta exterior:
Material de la cubierta exterior: PVC-Cloruro de polivinilo Diámetro nominal total:
Diámetro nominal total: 0,295" Características mecánicas:
Rango de temperatura de funcionamiento: (-30 grados C a + 75 grados C)
Peso del cable a granel: 50 lbs/1000
Radio de curvatura mínimo (instalación): 3,5"
Tensión de tracción máxima recomendada: 22 lbs. Características electricas:
Impedancia característica nominal: 110 ohmios
Capacitancia nominal Conductor a conductor @ 1 KHz: 12,5 pF/ft
Cond. nominal límite. A Otros Cond. & Escudo @ 1KH z: 23 pF/pie
Velocidad nominal de propagación: 76%
Retraso nominal: 1,6 nanosegundos por pie
Resistencia nominal de CC del conductor a 20 grados C: 24 ohmios/1000 pies
Resistencia nominal de CC del blindaje de par individual a 20 grados C: 15 ohmios/1000 pies
Atenuación nominal (dB/100 pies): 0,6 (@ 1 MH) dB/100 pies.
Corriente máxima recomendada: 2,1 amperios por conductor a 25 grados C
