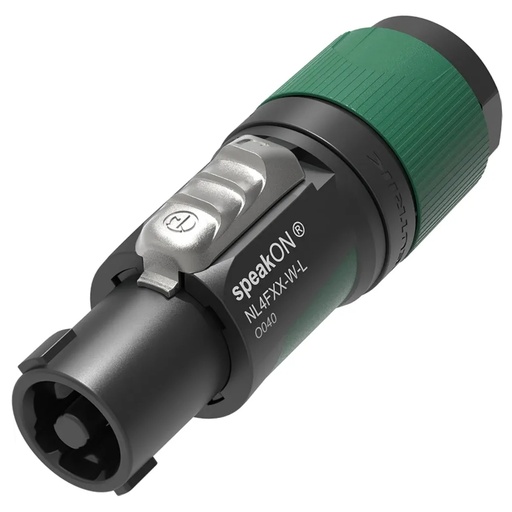

Modelo: NL4FXX-W-L


Los conectores de altavoz/amplificador de la serie 'Speakon' XX de Neutrik son robustos, versátiles, fáciles de ensamblar y son ampliamente utilizados por los fabricantes de amplificadores y altavoces como su conector estándar.

Los contactos están diseñados para funcionar con altas corrientes y cargas inductivas, y para evitar daños por arco eléctrico al desconectarse bajo carga. Todos los contactos son a prueba de contacto y los conectores cumplen con los requisitos de la norma IEC61984. Los contactos tienen una capacidad nominal de 37 A RMS a 250 V CA (salvo que se indique lo contrario).

Los Speakons de la serie XX cuentan con una funda de bloqueo que evita aperturas accidentales y una carcasa de dos componentes antideslizante que facilita su manejo y uso diario. Son más fáciles de ensamblar que los Speakon originales, ya que el mandril de alivio de tensión se ajusta al inserto, lo que permite un montaje más rápido y fluido. Calibre del cable: 1,5 - 4 mm². Resistencia dieléctrica: 2,8 kV CA. Vida útil: 5000 ciclos de conexión típicos. Terminación: Terminales de tornillo.

NL2FXX-WS 2 polos, diámetro exterior del cable: 6-12 mm
NL4FXX-WS 4 polos, diámetro exterior del cable: 6-12 mm
NL4FXX-WL 4 polos, diámetro exterior del cable: 10-16 mm
Los prensaestopas de colores (XXS-) y (XXL-) están disponibles como accesorios, ver PRENSAESTOPAS DE CONEXIÓN NEUTRIK SPEAKON - serie XX .

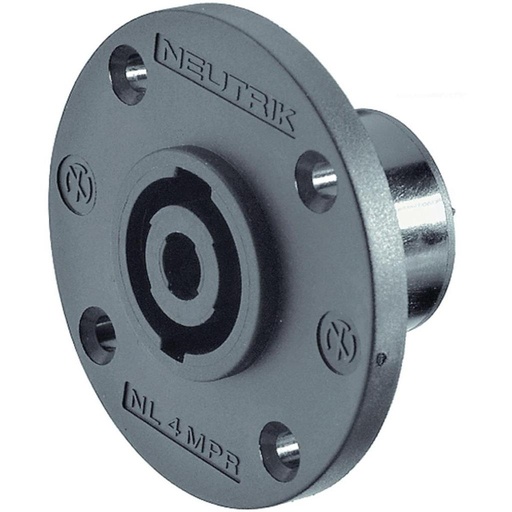

Modelo: NL4MPR


Conectores para Cornetas y Amplificadores

Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño redondo, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.


• Género masculino
Eléctrico
Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño D, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.

Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño D, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.


• Género masculino
Eléctrico
• Resistencia de contacto ≤ 2 mΩ
• Rigidez dieléctrica 2,8 kVac
• Resistencia de aislamiento >0,1 GΩ (después del calor húmedo)
• Corriente nominal por contacto 25 A rms continuos (clasificación de audio significativamente mayor, dependiendo de la señal)
• Tensión nominal 250 V ca
Atención, ¡speakON NO debe usarse como conector de red o fuente de alimentación de CA!

Mecánico
• Vida útil > 5000 ciclos de acoplamiento
• Terminación Lengüetas planas de 3/16" (p. ej. NLFASTON)
• Dispositivo de bloqueo Quick Lock
• Forma del chasis D

Disposición de posición de orificio estándar, orificios pasantes
Material
• Chapado de contacto Ag
• Elemento de bloqueo Acero inoxidable
• Poliamida exterior (PA 6.6)
• Contactos Aleación de cobre

Ambiental
Inflamabilidad UL94 V-0
Rango de temperatura -30 °C a +80 °C

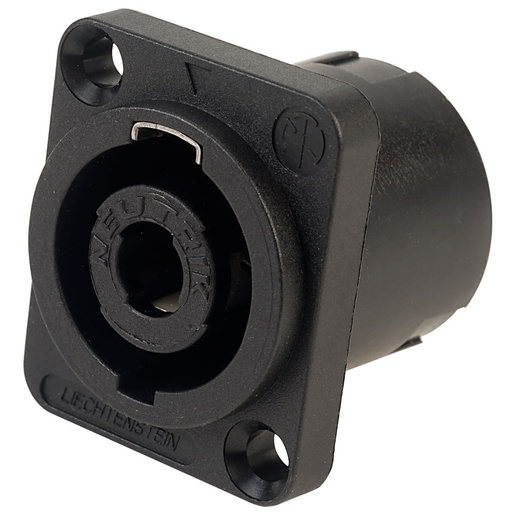

Modelo: NL4MPXX


Conectores para Cornetas y Amplificadores

Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño D, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.


• Género masculino
Eléctrico
Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño D, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.

Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño D, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.


• Género masculino
Eléctrico
• Resistencia de contacto ≤ 2 mΩ
• Rigidez dieléctrica 2,8 kVac
• Resistencia de aislamiento >0,1 GΩ (después del calor húmedo)
• Corriente nominal por contacto 25 A rms continuos (clasificación de audio significativamente mayor, dependiendo de la señal)
• Tensión nominal 250 V ca
Atención, ¡speakON NO debe usarse como conector de red o fuente de alimentación de CA!

Mecánico
• Vida útil > 5000 ciclos de acoplamiento
• Terminación Lengüetas planas de 3/16" (p. ej. NLFASTON)
• Dispositivo de bloqueo Quick Lock
• Forma del chasis D

Disposición de posición de orificio estándar, orificios pasantes
Material
• Chapado de contacto Ag
• Elemento de bloqueo Acero inoxidable
• Poliamida exterior (PA 6.6)
• Contactos Aleación de cobre

Ambiental
Inflamabilidad UL94 V-0
Rango de temperatura -30 °C a +80 °C

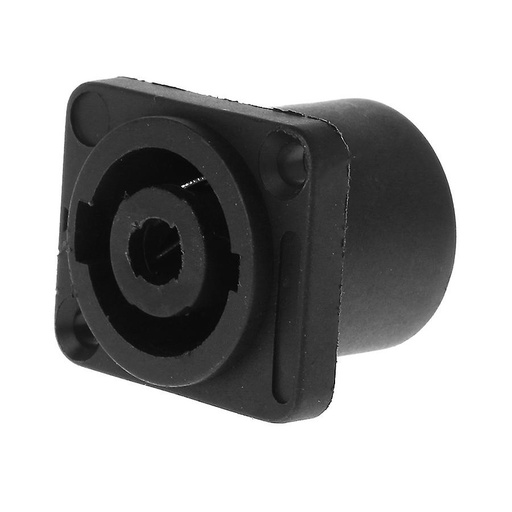

Modelo: NL4FZ

Se recomienda para Instalaciones fijas Únicamente

El Original tiene en su orificio del pasador un metal resistente para que el conector aéreo se fije y no se mueva, con el uso a los Chinos se va aflojando al no tener ese metal.

#conector de cornetas

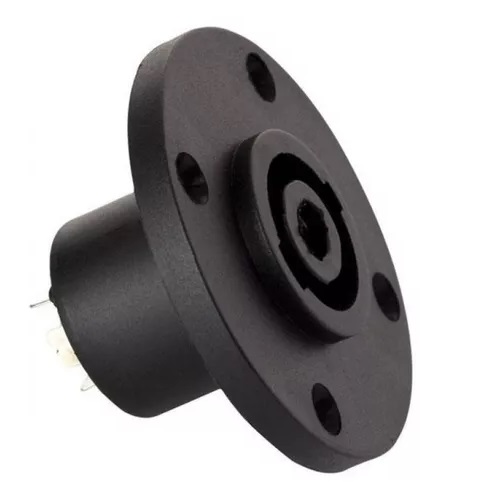

Modelo: NL4MRZ


Se recomienda para Instalaciones fijas Únicamente

El Original tiene en su orificio del pasador un metal resistente para que el conector aéreo se fije y no se mueva, con el uso a los Chinos se va aflojando al no tener ese metal.

#conector de cornetas
