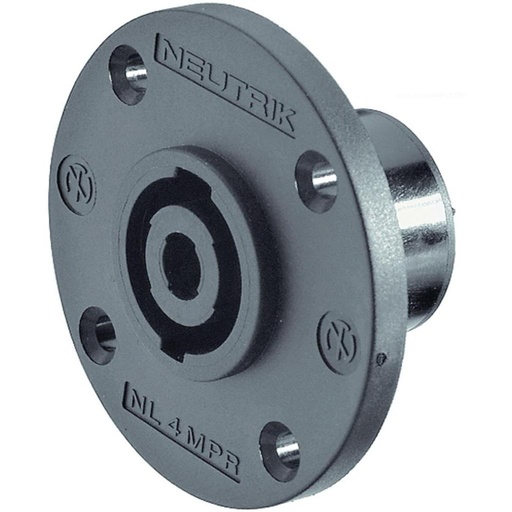

Modelo: NL4MPR


Conectores para Cornetas y Amplificadores

Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño redondo, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.


• Género masculino
Eléctrico
Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño D, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.

Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño D, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.


• Género masculino
Eléctrico
• Resistencia de contacto ≤ 2 mΩ
• Rigidez dieléctrica 2,8 kVac
• Resistencia de aislamiento >0,1 GΩ (después del calor húmedo)
• Corriente nominal por contacto 25 A rms continuos (clasificación de audio significativamente mayor, dependiendo de la señal)
• Tensión nominal 250 V ca
Atención, ¡speakON NO debe usarse como conector de red o fuente de alimentación de CA!

Mecánico
• Vida útil > 5000 ciclos de acoplamiento
• Terminación Lengüetas planas de 3/16" (p. ej. NLFASTON)
• Dispositivo de bloqueo Quick Lock
• Forma del chasis D

Disposición de posición de orificio estándar, orificios pasantes
Material
• Chapado de contacto Ag
• Elemento de bloqueo Acero inoxidable
• Poliamida exterior (PA 6.6)
• Contactos Aleación de cobre

Ambiental
Inflamabilidad UL94 V-0
Rango de temperatura -30 °C a +80 °C

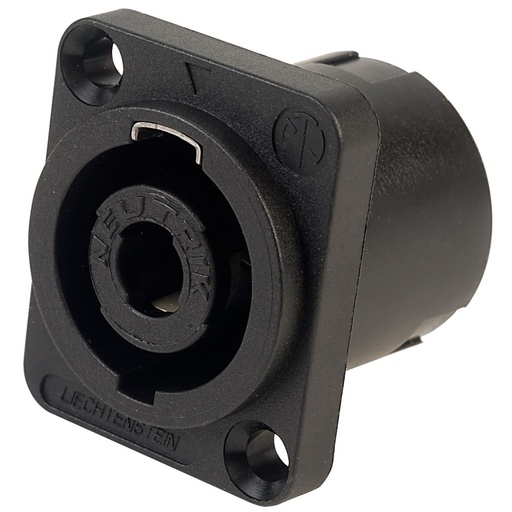

Modelo: NL4MPXX


Conectores para Cornetas y Amplificadores

Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño D, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.


• Género masculino
Eléctrico
Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño D, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.

Este conector cumple totalmente con el estándar de dispositivo IEC 62368-1, debido a su certificación de componentes según IEC 61984.

Conector de chasis de 4 polos, brida negra tamaño D, orificios pasantes avellanados, lengüetas planas de 3/16".

Los conectores de montaje en panel SpeakON son los conectores de chasis estándar para interconexiones de altavoz/amplificador. Cuentan con un sistema de bloqueo de metal único, que hace contacto solo una vez que está completamente bloqueado. Los receptáculos SpeakON son robustos, versátiles y fáciles de terminar.


• Género masculino
Eléctrico
• Resistencia de contacto ≤ 2 mΩ
• Rigidez dieléctrica 2,8 kVac
• Resistencia de aislamiento >0,1 GΩ (después del calor húmedo)
• Corriente nominal por contacto 25 A rms continuos (clasificación de audio significativamente mayor, dependiendo de la señal)
• Tensión nominal 250 V ca
Atención, ¡speakON NO debe usarse como conector de red o fuente de alimentación de CA!

Mecánico
• Vida útil > 5000 ciclos de acoplamiento
• Terminación Lengüetas planas de 3/16" (p. ej. NLFASTON)
• Dispositivo de bloqueo Quick Lock
• Forma del chasis D

Disposición de posición de orificio estándar, orificios pasantes
Material
• Chapado de contacto Ag
• Elemento de bloqueo Acero inoxidable
• Poliamida exterior (PA 6.6)
• Contactos Aleación de cobre

Ambiental
Inflamabilidad UL94 V-0
Rango de temperatura -30 °C a +80 °C

Modelo: NL4FZ

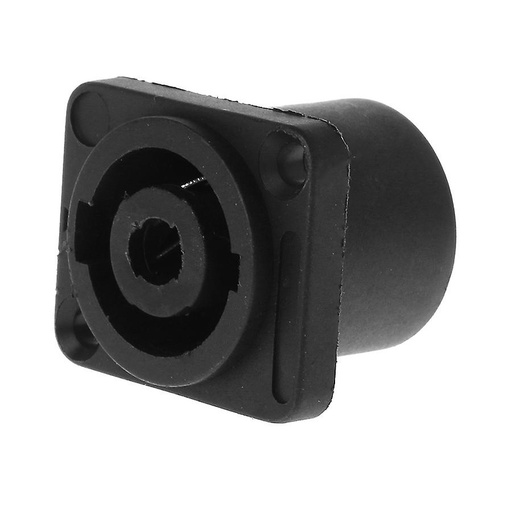

Se recomienda para Instalaciones fijas Únicamente

El Original tiene en su orificio del pasador un metal resistente para que el conector aéreo se fije y no se mueva, con el uso a los Chinos se va aflojando al no tener ese metal.
