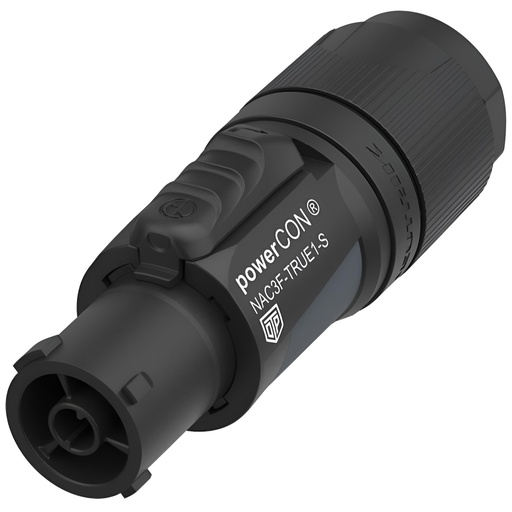

Modelo: NAC3F-TRUE1-S


El powerCON TRUE1 es un conector de red con bloqueo para aplicaciones exigentes. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución robusta con dispositivo de bloqueo para garantizar una conexión eléctrica segura.

El powerCON TRUE1 es una serie de conectores con capacidad de corte (CBC), lo que significa que puede conectarse o desconectarse con o sin carga.

Características y beneficios
Conector de alimentación sellado de alta resistencia para entornos hostiles y exigentes
Utiliza materiales resistentes a los rayos UV de alto impacto.
Conector monofásico bloqueable
Extremadamente robusto y confiable
Certificado ENEC y VDE según IEC 60320-1 y EN IEC 60320-1
Certificado por UL y CSA según UL 60320-1 y CSA 22.2 No. 60320-1
IP65 e IP67 (acoplados o con tapa cerrada)
Conector de red auténtico con capacidad de corte (CBC)
Sistema de bloqueo giratorio fácil y confiable
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm (0,23 – 0,47 pulgadas)

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento >0,1 GΩ (después de la prueba de humedad y calor IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa 16 A / 250 V CA según EN IEC 60320-1
Calificación de América 20 A / 250 V CA según UL 60320-1
20 A / 250 V CA según CSA C22.2 N.º 60320-1

Datos mecánicos
Diámetro exterior del cable 6 - 12 mm (0,23 – 0,47 pulgadas)
Vida > 5000 ciclos de apareamiento
Tamaño del cable (mm²) 1,0 – 2,5 mm²
Tamaño del cable (AWG) 14 AWG

Material
Recubrimiento de contacto 2 μm de Ag
Elemento de bloqueo Poliamida (PA 66)
Contactos Aleación de cobre
Insertar Poliamida (PA 66)
Caparazón Poliamida (PA 66)
Alivio de tensión Policetona

Ambiente
Inflamabilidad UL 94 V-0
Clase de protección IP 65 / 67 (acoplado o con tapas cerradas)
Resistencia a los rayos UV El material con clasificación F1 resiste la exposición a los rayos UV
Rango de temperatura -30 °C a +80 °C según IEC 61984
-5 °C a +40 °C según IEC 60320-1

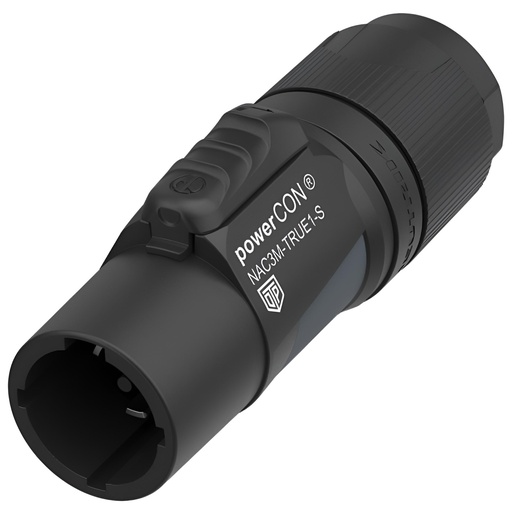

Modelo: NAC3M-TRUE1-S


El powerCON TRUE1 es un conector de red con bloqueo para aplicaciones exigentes. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución robusta con dispositivo de bloqueo para garantizar una conexión eléctrica segura.

El powerCON TRUE1 es una serie de conectores con capacidad de corte (CBC), lo que significa que puede conectarse o desconectarse con o sin carga.

Características y beneficios
Conector de alimentación sellado de alta resistencia para entornos hostiles y exigentes
Utiliza materiales resistentes a los rayos UV de alto impacto.
Conector monofásico bloqueable
Extremadamente robusto y confiable
Certificado ENEC y VDE según IEC 60320-1 y EN IEC 60320-1
Certificado por UL y CSA según UL 60320-1 y CSA 22.2 No. 60320-1
IP65 e IP67 (acoplados o con tapa cerrada)
Conector de red auténtico con capacidad de corte (CBC)
Sistema de bloqueo giratorio fácil y confiable
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm (0,23 – 0,47 pulgadas)

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento >0,1 GΩ (después de la prueba de humedad y calor IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa 16 A / 250 V CA según EN IEC 60320-1
Calificación de América 20 A / 250 V CA según UL 60320-1
20 A / 250 V CA según CSA C22.2 N.º 60320-1

Datos mecánicos
Diámetro exterior del cable 6 - 12 mm (0,23 – 0,47 pulgadas)
Vida > 5000 ciclos de apareamiento
Tamaño del cable (mm²) 1,0 – 2,5 mm²
Tamaño del cable (AWG) 14 AWG

Material
Recubrimiento de contacto 2 μm de Ag
Elemento de bloqueo Poliamida (PA 66)
Contactos Aleación de cobre
Insertar Poliamida (PA 66)
Caparazón Poliamida (PA 66)
Alivio de tensión Policetona

Ambiente
Inflamabilidad UL 94 V-0
Clase de protección IP 65 / 67 (acoplado o con tapas cerradas)
Resistencia a los rayos UV El material con clasificación F1 resiste la exposición a los rayos UV
Rango de temperatura -30 °C a +80 °C según IEC 61984
-5 °C a +40 °C según IEC 60320-1

Modelo: NAC3FPX TRUE1-S


Toma de dispositivo, salida de alimentación, pines planos de 6,35 mm

El powerCON TRUE1 es un enchufe para electrodomésticos con cerradura con una capacidad de corriente de hasta 16 A. Reemplaza los conectores IEC donde se necesita una solución muy robusta con un mecanismo de bloqueo para garantizar una conexión eléctrica segura.

El powerCON TRUE1 es un dispositivo enchufable y, por lo tanto, se puede enchufar y desenchufar bajo carga y bajo voltaje.

Características y beneficios

Enchufe del dispositivo de salida de energía

Enchufe de red con conductor neutro
Capacidad de transporte de corriente hasta 16 A (EE. UU.: 20 A)
Sistema de bloqueo rápido y sencillo
Extremadamente robusto y confiable
Certificado ENEC según IEC 60320
Componentes reconocidos por UL
Protección IP65 en combinación con SCNAC-MPX/PX/FPX (enchufado o con tapa cerrada)

Información técnica

Eléctrico
Resistencia de volumen ≤ 3 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 0,1 GΩ (después de la prueba de calor húmedo)
Número de contactos eléctricos 2 + Educación Física
Corriente nominal por contacto 16 A rms (EE. UU.: 20 A)
Tensión nominal 250 V CA
Datos mecánicos
vida > 5000 ciclos de apareamiento
Sección transversal del conductor 2,5 mm²
Sección transversal del conductor 12 AWG

material
Recubrimiento de contacto 2 µm de Ag
Elemento de bloqueo Acero inoxidable
Alojamiento Poliamidas (PA 6.6)
Contactos Cobre para resortes (CuSn0.2)

Ambiente
Inflamabilidad UL 94 V-0
Rango de temperatura -30°C - +80°C

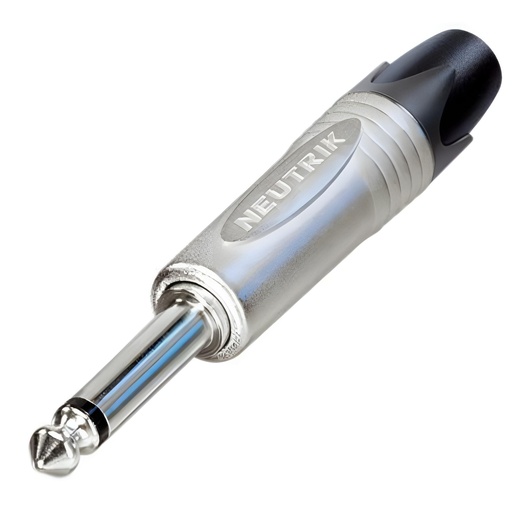

Modelo: NP2X

La serie Plug X sirve para todas las aplicaciones, como aplicaciones de guitarra, cables de audio, serpientes, altavoces, amplificadores y mesas de mezclas.

Enchufe conector TRS profesional de 1/4", 2 polos, contactos de níquel, carcasa de níquel

La serie de conectores profesionales de alta resistencia mejora el diseño de la serie C existente al ofrecer el conector de 1/4" de calibre A más delgado del mercado, con el exclusivo sistema de alivio de tensión tipo mandril Neutrik. Su carcasa delgada, de 14,5 mm de ancho, cumple con los requisitos más recientes para campos de conectores de alta densidad (paso de conector de 15,88 mm).


Características
Tapón extrafino de 1/4" para máxima densidad de empaque
Carcasa robusta de fundición a presión con un diseño elegante
Alivio de tensión tipo mandril probado para una retención confiable del cable
Diseño elegante para una mayor comodidad de manejo.
Contactos de una sola pieza mecanizados con precisión: evitan que se enganche el contacto de la punta

Eléctrico
Resistencia de contacto Depende del conector de acoplamiento mΩ
Rigidez dieléctrica 1 kV CC
Resistencia de aislamiento > 2 (inicial) GΩ ≥ 1 GΩ (después de la prueba de calor húmedo)
Corriente nominal por contacto Depende del conector de acoplamiento A
Tensión nominal < 50 V

Mecánico
Diámetro exterior del cable 4 - 7 milímetros
Vida > 1000 ciclos de apareamiento
Tamaño del cable 1 mm²
Tamaño del cable 18 AWG
Alambrado Contactos de soldadura

Material
Cojinete Poliacetal (POM) + PU
Recubrimiento de contacto 2 µm de Ni (Su)
Contactos Latón (CuZn39Pb3)
Insertar Poliamida (PA 6.6 30 % GR)
Caparazón Fundición a presión de zinc (ZnAl4Cu1)
Revestimiento de concha Níquel
Alivio de tensión Poliacetal (POM)

Ambiental
Cumplimiento de normas IEC 60603-11 / EIA RS-453
Soldabilidad Cumple con la norma IEC 68-2-20
Rango de temperatura -20 °C a +65 °C
Reemplaza al.NP2C
