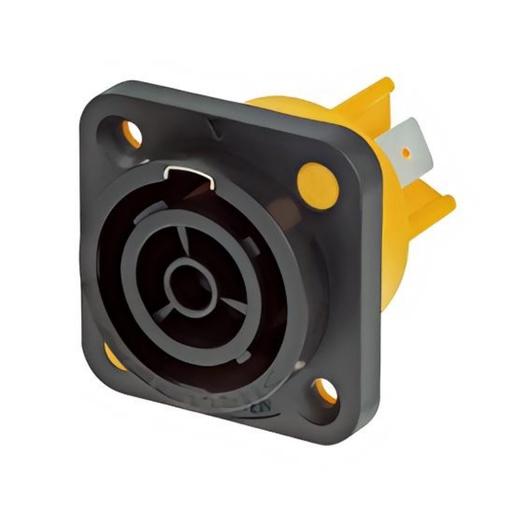

Modelo: NAC3FPX TRUE1-S


Toma de dispositivo, salida de alimentación, pines planos de 6,35 mm

El powerCON TRUE1 es un enchufe para electrodomésticos con cerradura con una capacidad de corriente de hasta 16 A. Reemplaza los conectores IEC donde se necesita una solución muy robusta con un mecanismo de bloqueo para garantizar una conexión eléctrica segura.

El powerCON TRUE1 es un dispositivo enchufable y, por lo tanto, se puede enchufar y desenchufar bajo carga y bajo voltaje.

Características y beneficios

Enchufe del dispositivo de salida de energía

Enchufe de red con conductor neutro
Capacidad de transporte de corriente hasta 16 A (EE. UU.: 20 A)
Sistema de bloqueo rápido y sencillo
Extremadamente robusto y confiable
Certificado ENEC según IEC 60320
Componentes reconocidos por UL
Protección IP65 en combinación con SCNAC-MPX/PX/FPX (enchufado o con tapa cerrada)

Información técnica

Eléctrico
Resistencia de volumen ≤ 3 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 0,1 GΩ (después de la prueba de calor húmedo)
Número de contactos eléctricos 2 + Educación Física
Corriente nominal por contacto 16 A rms (EE. UU.: 20 A)
Tensión nominal 250 V CA
Datos mecánicos
vida > 5000 ciclos de apareamiento
Sección transversal del conductor 2,5 mm²
Sección transversal del conductor 12 AWG

material
Recubrimiento de contacto 2 µm de Ag
Elemento de bloqueo Acero inoxidable
Alojamiento Poliamidas (PA 6.6)
Contactos Cobre para resortes (CuSn0.2)

Ambiente
Inflamabilidad UL 94 V-0
Rango de temperatura -30°C - +80°C

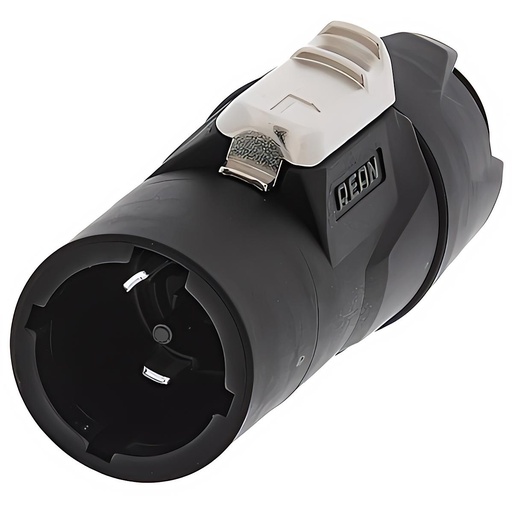

Modelo: RCAC3F-X-000


Conector de cable hembra bloqueable, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Conector de cable hembra bloqueable, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Información técnica

Tipo de conexión Conectores de alimentación

Eléctrico
Número de contactos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación en EE. UU. UL 60320-1: 20 A 250 V CA
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de contacto ≤ 2 mΩ
Resistencia de aislamiento (después del calor húmedo) > 0,1 GΩ

Mecánico
Método de retención Bloqueo giratorio
Vida > 5000 ciclos de apareamiento
Rango de diámetro exterior del cable 6 - 12 milímetros
Alambrado Terminales de tornillo
Tamaño del cable 1,0 - 2,5 mm²
Tamaño del cable 12 AWG

Material
Caparazón Poliamida
Insertar Poliamida
Contactos Aleación de cobre
Recubrimiento de contacto Agricultura
Alivio de tensión PBT

Ambiental
Rango de temperatura-30 °C a +80 °C
Inflamabilidad UL94 V-0

Modelo: RCAC3M-X-000


Conector de cable hembra bloqueable, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Conector de cable macho bloqueable, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Información técnica

Tipo de conexión Conectores de alimentación

Eléctrico
Número de contactos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación en EE. UU. UL 60320-1: 20 A 250 V CA
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de contacto ≤ 2 mΩ
Resistencia de aislamiento (después del calor húmedo) > 0,1 GΩ

Mecánico
Método de retención Bloqueo giratorio
Vida > 5000 ciclos de apareamiento
Rango de diámetro exterior del cable 6 - 12 milímetros
Alambrado Terminales de tornillo
Tamaño del cable 1,0 - 2,5 mm²
Tamaño del cable 12 AWG

Material
Caparazón Poliamida
Insertar Poliamida
Contactos Aleación de cobre
Recubrimiento de contacto Agricultura
Alivio de tensión PBT

Ambiental
Rango de temperatura-30 °C a +80 °C
Inflamabilidad UL94 V-0

Modelo: NAC3MPXXA

Neutrik
NAC3MPXXA
Descargar hoja de datos
Conector de entrada de electrodomésticos, terminales de pestaña plana de 3/16", azul

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución muy fiable combinada con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos ofrecen una resistencia eléctrica superior gracias a su diseño CBC, conforme a la norma IEC 60320-1.
Los acopladores de electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para acoplarse o desacoplarse durante el uso normal, ya sea con tensión o bajo carga, al utilizarse con conectores y conectores de enchufe de la serie FXX.

Neutrik
NAC3MPXXA
Descargar hoja de datos
Conector de entrada de electrodomésticos, terminales de pestaña plana de 3/16", azul

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución muy fiable combinada con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos ofrecen una resistencia eléctrica superior gracias a su diseño CBC, conforme a la norma IEC 60320-1.

Los acopladores de electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para acoplarse o desacoplarse durante el uso normal, ya sea con tensión o bajo carga, al utilizarse con conectores y conectores de enchufe de la serie FXX.

Características
Conector monofásico bloqueable
Certificado según IEC 60320-1 y UL 60320-1
UL US 498 / UL CA 498

Certificado según UL-1977 y CAN/CSA-C22.2 No. 182.3
Extremadamente robusto y confiable
Materiales UL94 V-0

Reemplazo directo para NAC3MXXA; se acopla a los conectores de cable NAC3FXXA
3 contactos para línea, neutro y tierra de seguridad preacoplamiento

Sistema de cierre giratorio rápido y sencillo Versiones de entrada (azul) y salida (gris) con diferentes llaves para evitar la posibilidad de intercomunicación
Adecuado para recintos cortafuegos según IEC 62368-1

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 1 GΩ (después de la prueba de calor húmedo IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA
UL 1977: 20 A 250 V CA

Mecánico
Vida > 5000 ciclos de apareamiento
Tamaño del cable 2,5 mm²
Tamaño del cable 12 AWG

Material
Recubrimiento de contacto Agricultura
Elemento de bloqueo Acero inoxidable
Caparazón Poliamida (PA 6.6)
Contactos Aleación de cobre

Ambiental
Inflamabilidad UL 94 V-0
Clase de protección IP 20
Rango de temperatura -30 °C a +80 °C
Reemplaza al NAC3MPA-1

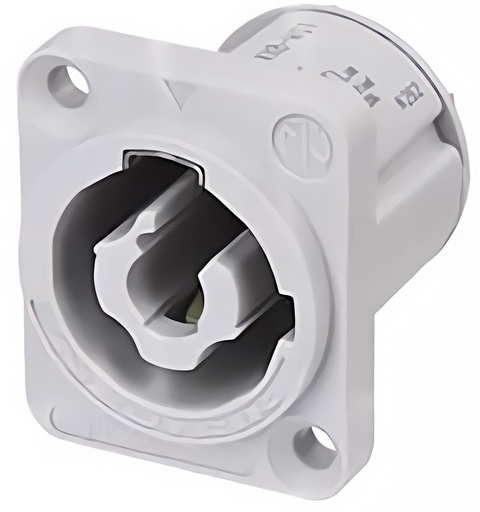

Modelo: NAC3MPXXB


Conector de salida para electrodomésticos, terminales de pestaña plana de 3/16", gris

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos cuando se requiere una solución muy fiable combinada con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos ofrecen una resistencia eléctrica superior gracias a su diseño CBC, conforme a la norma IEC 60320-1.
Los acopladores de electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para acoplarse o desacoplarse durante el uso normal, ya sea con tensión o bajo carga, al utilizarse con conectores y conectores de enchufe de la serie FXX.

Características
Conector monofásico bloqueable
Certificado según IEC 60320-1 y UL 60320-1
UL US 498 / UL CA 498
Certificado según UL-1977 y CAN/CSA-C22.2 No. 182.3
Extremadamente robusto y confiable
Materiales UL94 V-0
Reemplazo directo para NAC3MXXB; se acopla a los conectores de cable NAC3FXXB
3 contactos para línea, neutro y tierra de seguridad preacoplamiento
Sistema de cierre giratorio rápido y sencillo Versiones de entrada (azul) y salida (gris) con diferentes llaves para evitar la posibilidad de intercomunicación
Adecuado para recintos cortafuegos según IEC 62368-1

Información técnica

Género masculino

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 1 GΩ (después de la prueba de calor húmedo IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA
UL 1977: 20 A 250 V CA

Mecánico
Vida > 5000 ciclos de apareamiento
Tamaño del cable 2,5 mm²
Tamaño del cable 12 AWG

Material
Recubrimiento de contacto Agricultura
Elemento de bloqueo Acero inoxidable
Caparazón Poliamida (PA 6.6)
Contactos Aleación de cobre

Ambiental
Inflamabilidad UL 94 V-0
Clase de protección IP 20
Rango de temperatura -30 °C a +80 °C
Reemplaza al NAC3MPB

Modelo: NAC3MPXXB-WOT


Conector de salida para electrodomésticos, terminales de pestaña plana de 3/16", gris, sin divisor de aislamiento, solo para montaje en PCB. Si no se requiere montaje en PCB, elija NAC3MPXXB.

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos allí donde se necesita una solución muy fiable en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos tienen una resistencia eléctrica superior debido a su diseño CBC según IEC 60320-1.
Los acopladores para electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para activarse o desactivarse durante el uso normal cuando están activos o bajo carga cuando se utilizan con conectores y conectores enchufables de la(s) serie(s) FXX.

Características y beneficios
Conector monofásico bloqueable
Certificado según IEC 60320-1 y UL 60320-1
UL US 498 / UL CA 498
Certificado según UL-1977 y CAN/CSA-C22.2 No. 182.3
Extremadamente robusto y confiable
Materiales UL94 V-0
Reemplazo directo para NAC3MXXB-WOT; Se acopla a los conectores de cable NAC3FXXB
3 contactos para línea, neutro y tierra de seguridad preacoplamiento
Sistema de cierre giratorio rápido y sencillo Versiones de entrada (azul) y salida (gris) con diferentes llaves para evitar la posibilidad de intercomunicación
Apto para recintos cortafuegos según. según IEC 62368-1

Información técnica

Género masculino

Eléctrico
Resistencia de volumen ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de aislamiento > 1 GΩ (después de la prueba de calor húmedo IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Tensión nominal Europa EN 60320-1: 16 A 250 V CA
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA
UL 1977: 20 A 250 V CA

Datos mecánicos
vida > 5000 ciclos de apareamiento
Sección transversal del conductor 2,5 mm²
Tamaño del cable 12 AWG

material
Recubrimiento de contacto Agricultura
Cierre acero inoxidable
Alojamiento Poliamida (PA 6.6)
Contactos aleación de cobre

Ambiente
Inflamabilidad UL 94 V-0
Rango de temperatura -30 °C a +80 °C
Soldabilidad (para PCB) Cumple con la norma IEC 68-2-20

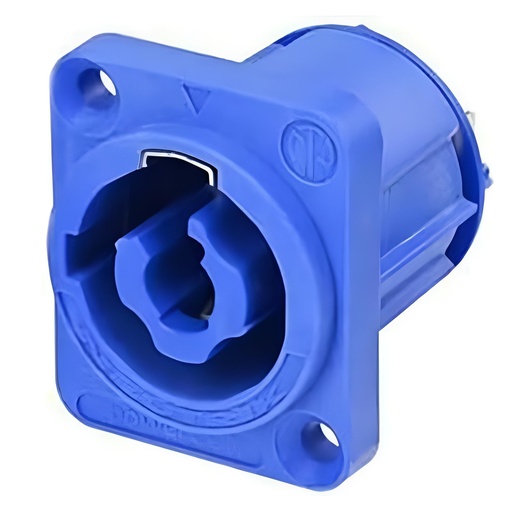

Modelo: NAC3MPXXA-WOT


Conector de entrada para electrodomésticos, terminales de lengüeta plana de 3/16", azul, sin divisor de aislamiento, solo para montaje en PCB. Si no se requiere montaje en PCB, elija NAC3MPXXA.

El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de electrodomésticos allí donde se necesita una solución muy fiable en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Este conector es adecuado para ser utilizado como parte de recintos contra incendios según IEC 62368-1

Este acoplador de aparatos cumple los requisitos de la norma IEC 60320-1 y de la UL 60320-1 con capacidad de corte (CBC).

Los acopladores de electrodomésticos tienen una resistencia eléctrica superior debido a su diseño CBC según IEC 60320-1.

Los acopladores para electrodomésticos NAC3MPXXA y NAC3MPXXB están diseñados para activarse o desactivarse durante el uso normal cuando están activos o bajo carga cuando se utilizan con conectores y conectores enchufables de la(s) serie(s) FXX.

Características y beneficios
Conector monofásico bloqueable
Certificado según IEC 60320-1 y UL 60320-1
UL US 498 / UL CA 498
Certificado según UL-1977 y CAN/CSA-C22.2 No. 182.3
Extremadamente robusto y confiable
Materiales UL94 V-0
Reemplazo directo para NAC3MXXA-WOT; Se acopla a los conectores de cable NAC3FXXA
3 contactos para línea, neutro y tierra de seguridad preacoplamiento
Sistema de cierre giratorio rápido y sencillo Versiones de entrada (azul) y salida (gris) con diferentes llaves para evitar la posibilidad de intercomunicación
Apto para recintos cortafuegos según. según IEC 62368-1

Información técnica

Género masculino

Eléctrico
Resistencia de volumen ≤ 2 mΩ
Rigidez dieléctrica 4 kV CC/2,8 kV CA
Resistencia de aislamiento > 1 GΩ (después de la prueba de calor húmedo IEC 68-2-30)
Número de contactos eléctricos 2 + Educación Física
Tensión nominal Europa EN 60320-1: 16 A 250 V CA
Tensión nominal EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA
UL 1977: 20 A 250 V CA
Datos mecánicos
vida > 5000 ciclos de apareamiento
Sección transversal del conductor 2,5 mm²
12 AWG

material
Recubrimiento de contacto Agricultura
Cierre acero inoxidable
Alojamiento Poliamida (PA 6.6)
Contactos aleación de cobre

Ambiente
Inflamabilidad UL 94 V-0
Rango de temperatura –30 a +80 °C
Soldabilidad (para PCB) Cumple con la norma IEC 68-2-20

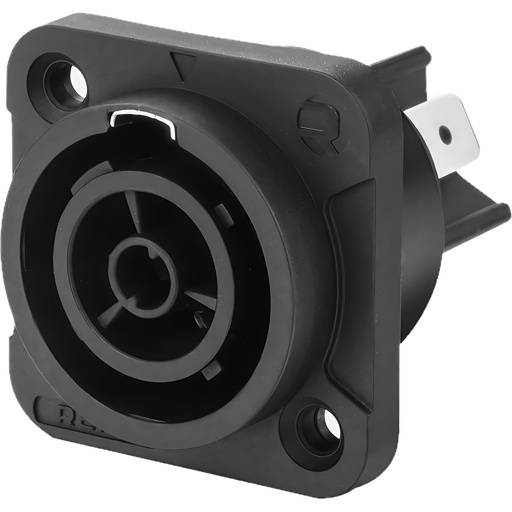

Modelo: RRAC3F-X-000


Conector de chasis de toma de corriente con cerradura, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Conector de chasis de toma de corriente con cerradura, con excelente clase de inflamabilidad gracias al uso de materiales V0.

Diseñado para aplicaciones exteriores, protección IP65, resistente a la intemperie.

La serie Power X son conectores con poder de corte (CBC), es decir, pueden conectarse o desconectarse bajo carga o bajo tensión.

Eléctrico
Número de contactos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA
Clasificación en EE. UU. UL 60320-1: 20 A 250 V CA
Rigidez dieléctrica 4 kV CC / 2,8 kV CA
Resistencia de contacto ≤ 2 mΩ
Resistencia de aislamiento (después del calor húmedo) > 1 GΩ

Mecánico
Método de retención Bloqueo giratorio
Vida > 5000 ciclos de apareamiento
Alambrado Pestañas planas 6,35 x 0,8 mm

Material
Caparazón Poliamida
Contactos Aleación de cobre
Recubrimiento de contacto Agricultura
Elemento de bloqueo Acero inoxidable

Ambiental
Rango de temperatura -30 °C a +80 °C
Inflamabilidad UL94 V-0
